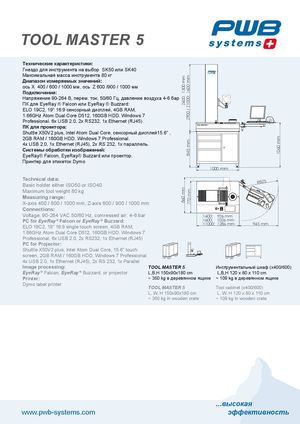

TOOL MASTER 5
Технические характеристики:
- Гнездо для инструмента на выбор SK50 или SK40
- Максимальная масса инструмента 80 кг
Диапазон измеряемых значений: ось Х 400 / 600 / 1000 мм, ось Z 600 / 900 / 1000 мм.
Подключение: напряжение 90-264 В, перем. ток, 50/60 Гц, давление воздуха 4-6 бар.
ПК для EyeRay® Falcon или EyeRay® Buzzard: ELO 19C2, 19” 16:9 сенсорный дисплей, 4GB RAM, 1.66GHz Atom Dual Core D512, 160GB HDD. Windows 7 Professional. 6x USB 2.0, 2x RS232, 1x Ethernet (RJ45).
ПК для проектора: Shuttle X50V2 plus, Intel Atom Dual Core, сенсорный дисплей 15.6”, 2GB RAM / 160GB HDD. Windows 7 Professional. 4x USB 2.0, 1x Ethernet (RJ45), 2x RS 232, 1x параллельный порт.
Системы обработки изображений: EyeRay® Falcon, EyeRay® Buzzard или проектор.
Принтер для этикеток Dymo.
| Размеры и вес | TOOL MASTER 5 | Инструментальный шкаф (x400/600) |
|---|---|---|
| Длина, ширина, высота | 150 x 90 x 180 см | 120 x 80 x 110 см |
| Вес | ~ 350 кг в деревянном ящике | ~ 109 кг в деревянном ящике |
Габаритные размеры:
| Параметр | Значение |
|---|---|
| Высота (Z900 / Z1000) | 1600 мм |
| Высота (Z600) | 1300 мм |
| Высота общая | 1060 мм |
| Ширина | 845 мм |
| Глубина | 1000 мм |
| Радиус | R 825 |
| Высота основания | 860 мм |
| Глубина основания | 770 мм |
| Длина (X400) | 926 мм |
| Длина (X600) | 1026 мм |
| Длина (X1000) | 1286 мм |
| Ширина (доп.) | 945 мм |
...высокая эффективность
