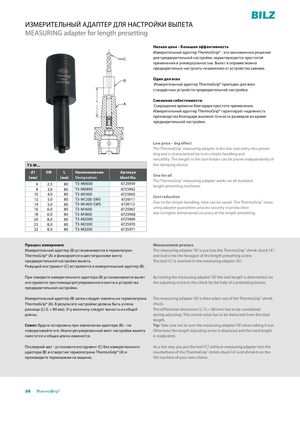

ИЗМЕРИТЕЛЬНЫЙ АДАПТЕР ДЛЯ НАСТРОЙКИ ВЫЛЕТА
MEASURING adapter for length presetting
Низкая цена – Большая эффективность Измерительный адаптер ThermoGrip® - это экономичное решение для предварительной настройки, характеризуется простотой применения и универсальностью. Вылет в оправке можно предварительно настроить независимо от устройства зажима. Один для всех Измерительный адаптер ThermoGrip® пригоден для всех стандартных устройств предварительной настройки. Снижение себестоимости Сокращение времени благодаря простоте применения. Измерительный адаптер ThermoGrip® гарантирует надежность производства благодаря высокой точности размеров во время предварительной настройки.
Low price – big effect The ThermoGrip ® measuring adapter is the low cost entry into presetting and is characterized by to its simple handling and versatility. The length in the tool holder can be preset independently of
| T3-M... | ||||
| d1 [мм] | SW | L [мм] | Наименование Designation | Артикул Ident No. |
| 6 | 2,5 | 80 | T3-M0600 | 6725959 |
| 8 | 3,0 | 80 | T3-M0800 | 6725962 |
| 10 | 4,0 | 80 | T3-M1000 | 6725963 |
| 12 | 5,0 | 80 | T3-M1200-SW5 | 6726111 |
| 14 | 5,0 | 80 | T3-M1400-SW5 | 6726112 |
| 16 | 6,0 | 80 | T3-M1600 | 6725967 |
| 18 | 6,0 | 80 | T3-M1800 | 6725968 |
| 20 | 8,0 | 80 | T3-M2000 | 6725969 |
| 25 | 8,0 | 80 | T3-M2500 | 6725970 |
| 32 | 8,0 | 80 | T3-M3200 | 6725971 |
One for all The ThermoGrip ® measuring adapter works on all standard length presetting machines. Cost reduction Due to the simple handling, time can be saved. The ThermoGrip® meas-
| Процесс измерения: | Measurement process |
| Измерительный адаптер (B) устанавливается в термопатрон | The measuring adapter (B) is put into the ThermoGrip ® shrink chuck (A) |
| ThermoGrip® (A) и фиксируется в шестиграннике винта | and locks into the hexagon of the length presetting screw. |
| предварительной настройки вылета. | The tool (C) is inserted in the measuring adapter (B). |
| Режущий инструмент (C) вставляется в измерительный адаптер (B). | |
| При повороте измерительного адаптера (B) устанавливается вылет | By turning the measuring adapter (B) the tool length is determined via |
| инструмента при помощи регулировочного винта и устройства | the adjusting screw in the check by the help of a presetting device. |
| предварительной настройки. | |
| Измерительный адаптер (B) затем следует извлечь из термопатрона | The measuring adapter (B) is then taken out of the ThermoGrip ® shrink |
| ThermoGrip® (A). В результате настройки должна быть учтена | chuck. |
| разница (L) (L = 80 мм). Эту величину следует вычесть из общей | The differential dimension (L) (L = 80 mm) has to be considered |
| длины. | during adjusting. This stored value has to be deducted from the total |
| length. | |
| Совет: Будьте осторожны при извлечении адаптера (B) – не | Tip: Take care not to turn the measuring adapter (B) when taking it out. |
| поворачивайте его. Иначе регулировочный винт настройки вылета | Otherwise the length adjusting screw is displaced and the total length |
| сместится и общая длина изменится. | is readjusted. |
| Последний шаг - установите инструмент (C) без измерительного | As a last step you put the tool (C) without measuring adapter into the |
| адаптера (B) в отверстие термопатрона ThermoGrip® (A) и | counterbore of the ThermoGrip ® shrink chuck (A) and shrink it on the |
| произведите термозажим на машине. | ISG machine of your own choice. |
