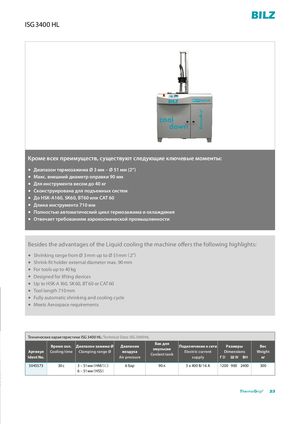

ISG 3400 HL
Кроме всех преимуществ, существуют следующие ключевые моменты:
Диапазон термозажима Ø 3 мм – Ø 51 мм (2“)
Макс. внешний диаметр оправки 90 мм
Для инструмента весом до 40 кг
Сконструирована для подъемных систем
До HSK-A160, SK60, BT60 или CAT 60
Длина инструмента 710 мм
Полностью автоматический цикл термозажима и охлаждения
Отвечает требованиям аэрокосмической промышленности
Besides the advantages of the Liquid cooling the machine offers the following highlights:
Shrinking range from Ø 3 mm up to Ø 51mm (2”)
Shrink-fit holder external diameter max. 90 mm
For tools up to 40 kg
Designed for lifting devices
Up to HSK-A 160, SK 60, BT 60 or CAT 60
Tool length 710 mm
Fully automatic shrinking and cooling cycle
Meets Aerospace requirements
| Техническ | ие характеристи | ки ISG 3400 HL:Technic | al Data: ISG 3400 H | L | |||
| Артикул Ident No. | Время охл. Cooling time | Диапазон зажима Ø Clamping range Ø | Давление воздуха Air pressure | Бак для эмульсии Coolant tank | Подключение к сети Electric current supply | Размеры Dimensions ГD ШW ВH | Вес Weight кг |
| 5045573 | 30 с | 3 – 51 мм (HM/SC) 6 – 51 мм (HSS) | 6 бар | 90 л | 3 x 400 В/16 A | 1200 900 2400 | 300 |
