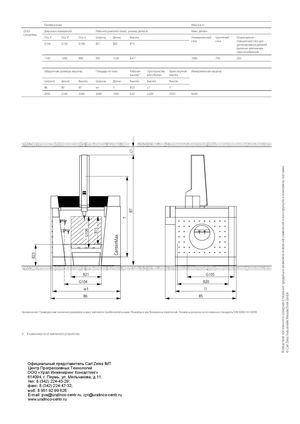

| Размеры в | мм | Масса в кг | |||||||||
| ZEISS | Диапазон и | змерений | Рабочий ди | апазон (мак | с. размер дета | ли) | Макс. деталь | ||||
| CenterMax | |||||||||||
| Ось X | Ось Y | Ось Z | Ширина | Длина | Высота | Универсальный | Гранитный | Опционально – | |||
| G104 | G105 | G106 | B21 | B20 | B15 | стол | стол | поворотный стол для центрирования деталей (включая крепежные приспособления) | |||
| 1100 | 1200 | 900 | 955 | 1520 | 8411) | 1000 | 750 | 250 | |||
| Габаритные | размеры ма | шины | Площадь п | о полу | Рабочая высота1) | Пространство для сборки | Транспортная высота | Измерительная м | ашина | ||
| Ширина | Длина | Высота | Ширина | Длина | Высота | Высота | Высота | ||||
| B6 | B5 | B7 | w1 | l1 | B23 | c1 | T | ||||
| 2092 | 2140 | 3340 | 2040 | 1830 | 652 | ≥200 | 2550 | 6000 |
Примечание: Приведенные значения размеров и масс являются приблизительными. Размеры в мм. Возможны изменения. Размеры указаны на основании стандарта DIN 4000-167:2009.
1) В зависимости от зажимного устройства.
Официальный представитель Carl Zeiss IMT
Центр Прогрессивных Технологий
ООО «Урал Инжениринг Консалтинг»
614094, г. Пермь, ул. Мильчакова, д.11; тел: 8 (342) 224-43-29; факс: 8 (342) 224-47-32;
