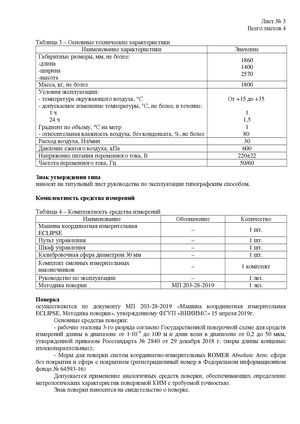

Таблица 3 – Основные технические характеристики

Наименование характеристикиЗначение
Габаритные размеры, мм, не более: -длина -ширина -высота1860 1400 2570
Масса,кг,не более1800
Условия эксплуатации:
- температура окружающего воздуха, °С - допускаемое изменение температуры, °С, не более, в течение: 1 чОт +15 до +35 1
24 ч1,5
Градиент по объему,°С на метр - относительная влажность воздуха,без конденсата,%,не более1 80
Расходвоздуха,Нл/мин30
Давление сжатого воздуха,кПа600
Напряжение питания переменного тока,В220±22
Частота переменного тока,Гц50/60

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений Таблица 4 – Комплектность средства измерений

НаименованиеОбозначениеКоличество
Машина координатная измерительная ECLIPSE–1 шт.
Пультуправления–1 шт.
Шкаф управления–1 шт.
Калибровочная сферадиаметром 30 мм–1 шт.
Комплект сменных измерительных наконечников–1 комплект
Руководство по эксплуатации–1 экз.
Методика поверкиМП 203-28-20191 экз.

Поверка

осуществляется по документу МП 203-28-2019 «Машина координатная измерительная

ECLIPSE. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 апреля 2019г. Основные средства поверки: - рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1∙10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм,

утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные); - Меры для поверки систем координатно-измерительных ROMER Absolute Arm: сфера без покрытия и сфера с покрытием (регистрационный номер в Федеральном информационном фонде № 64593-16) Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
