Госреестр. Описание типа СИ 77153-19 ZEISS Машины координатны измерительные ECLIPSE

Программное обеспечение КИМ оснащена программным обеспечением (далее - ПО) Inca 3D.

	Вычислительные	алгоритмы Inca 3D расположены	в	заранее	скомпилированных
бинарных файлах и не могут быть модифицированы. Inca 3D блокирует редактирование для

пользователей		и	не	позволяют	удалять, создавать	новые	элементы	или	редактировать
измеренные значения. Идентификационные данные ПО приведены в таблице 1.
	Программное обеспечение является неизменным. Средства для программирования или
изменения метрологически значимых функций отсутствуют.
	Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на

борьбу	с	нарушением	авторских прав	на	компьютерное	пиратство) использует 128-битное
шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации),
что позволяет предотвратить неавторизованное использование ПО.

Уровень защиты программного обеспечения «высокий» соответствии

Таблица 1– Идентификационные данные программного обеспечения

Идентификационныеданные(признаки)	Значение
Идентификационное наименование ПО	Inca 3D
Номерверсии(идентификационный номер)ПО	v. 6.3.0.3 и выше
Цифровой идентификаторПО	-

Метрологические и технические характеристики Таблица 2 –Метрологические характеристики КИМ

Наименование характеристики	Значение
Диапазон измерений по осям, мм:
- X - Y - Z	от 0 до 700 от 0 до 1000 от 0до 580
Пределы допускаемой абсолютной объемной погрешности при измерении контактной головкой PH10M plus с датчиком TP20 (L- измеряемая длина	±(4,5+L/250)
в мм),мкм
Пределы допускаемой абсолютной объемной погрешности при измерении контактной головкой PH10M plus с датчиком SP25 (L- измеряемая длина в мм),мкм	±(2,9+L/250)
Пределы допускаемой абсолютной объемной погрешности при измерении бесконтактной измерительной головкой Kreon Zephir II,мкм	±15
Пределы допускаемой абсолютной погрешности измерительной головки PH10M plus с датчиком TP20,мкм	±4
Пределы допускаемой абсолютной погрешности измерительной головки PH10M plus с датчиком SP25,мкм	±2,9
Примечание: - при температуре окружающего воздух относительной влажности воздуха не	а от плюс 18 до плюс 22 ºС и более 80%

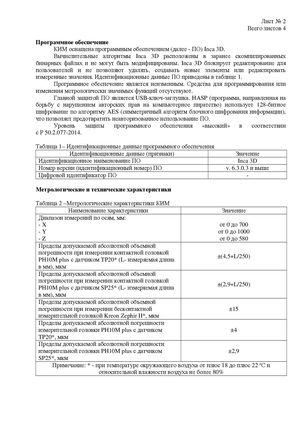

Госреестр. Описание типа СИ 77153-19 ZEISS Машины координатны измерительные ECLIPSE - страница 2
