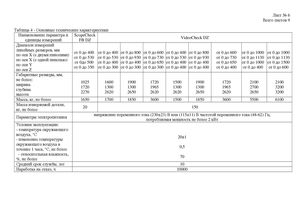

Таблица 4 - Основные технические характеристики

Наименование параметра и единицы измеренийScopeCheck FB DZVideoCheck DZ
Диапазон измерений линейных размеров, мм
по оси X (с двумя пинолями)от 0 до 400от 0 до 400от 0 до 800от 0 до 600от 0 до 400от 0 до 800от 0 до 600от 0 до 1000от 0 до 1000
по оси X (с одной пинолью)от 0 до 530от 0 до 530от 0 до 930от 0 до 730от 0 до 530от 0 до 930от 0 до 730от 0 до 1130от 0 до 1130
по оси Yот 0 до 500от 0 до 400от 0 до 400от 0 до 650от 0 до 400от 0 до 400от 0 до 650от 0 до 1000от 0 до 1500
по оси Zот 0 до 350от 0 до 300от 0 до 300от 0 до 300от 0 до 400от 0 до 400от 0 до 400от 0 до 400от 0 до 600
Габаритные размеры, мм, не более
ширина102516001900172015001900172021002100
глубина172013001300196513001300196527003200
высота227026202650262026202650262026503200
Масса, кг, не более165017001850360015001850360055006100
Масса измеряемой детали, кг, не более20150
Параметры электропитаниянапряжение переменного тока (230±23) В или (115±11) В частотой переменного тока (48-62) Гц, потребляемая мощность не более 2 кВт
Условия эксплуатации
- температура окружающего воздуха, °С20±1
- изменение температуры окружающего воздуха в течение 1 часа, °С, не более0,5
- относительная влажность, %, не более70
Средний срок службы, лет10
Наработка на отказ, ч10000
