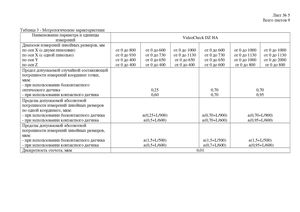

Таблица 3 - Метрологические характеристики

Наименование параметра и единицы измеренийVideoCheck DZ HA
Диапазон измерений линейных размеров, мм
по оси X (с двумя пинолями)от 0 до 800от 0 до 600от 0 до 1000от 0 до 600от 0 до 1000от 0 до 1000
по оси X (с одной пинолью)от 0 до 930от 0 до 730от 0 до 1130от 0 до 730от 0 до 1130от 0 до 1130
по оси Yот 0 до 400от 0 до 650от 0 до 650от 0 до 650от 0 до 1000от 0 до 2000
по оси Zот 0 до 400от 0 до 400от 0 до 400от 0 до 600от 0 до 800от 0 до 800
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм
- при использовании бесконтактного оптического датчика0,250,700,70
- при использовании контактного датчика0,600,700,95
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм
- при использовании бесконтактного датчика±(0,25+L/900)±(0,70+L/900)±(0,70+L/900)
- при использовании контактного датчика±(0,5+L/600)±(0,70+L/600)±(0,95+L/600)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм
- при использовании бесконтактного датчика±(1,5+L/500)±(1,5+L/500)±(1,5+L/500)
- при использовании контактного датчика±(0,5+L/600)±(0,7+L/600)±(0,95+L/600)
Дискретность отсчета, мкм0,01
