Госреестр. Методика поверки 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck

Наименование параметра и единицы измерений	Easy Scope 3D man	ScopeCheck S Probe	NanoMatic
Диапазон измерений линейных размеров, мм: по оси X	0-200	0-400	0-200
по оси Y	0-100	0-200	0-200
по оси Z	0-200	0-200	0-200
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	2,4
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	±(2,5+L*/120)	-	±(1,8+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(3,5+L/100)	±(2,4+L/250)	±(2,0+L/150)

Наименование параметра и единицы измерений	ProbeCheck Basic				ProbeCheck НА
Диапазон измерений линейных размеров, мм: по оси X	0-400	0-400	0-600	0-600	0-400	0-400	0-600	0-1000
по оси Y	0-400	0-400	0-650	0-650	0-400	0-400	0-650	0-650
по оси Z	0-200	0-400	0-300	0-600	0-200	0-400	0-400	0-600
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	1,9				0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,9+L/300)				±(0,5+L/600) / ±(0,7+L/600)

* L - здесь и далее - измеряемая длина в мм.

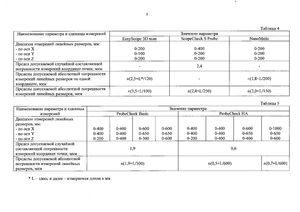

Госреестр. Методика поверки 62992-16 Координатные измерительные машины моделей Werth VideoCheck, ScopeCheck - страница 5
