наконечниками, контактного оптоволоконного 2D щупа, контактного оптоволоконного 3D щупа.

Для определения абсолютной погрешности измерений линейных размеров используют эталонные плоскопараллельные концевые меры длины (не менее трех) с номинальными длинами, близкими к началу, середине и концу диапазона измерений (максимальная длина должна составлять не менее 0,8 верхнего предела измерений). Измерения проводят последовательно вдоль линий, параллельных координатным осям X, Y, Z (X, Y при использовании контактного оптоволоконного 2D щупа). Измеряют срединную длину каждой меры не менее трех раз.

Абсолютную погрешность измерений линейных размеров в каждой точке диапазона определяют как разность между значением, полученным при помощи машины, и действительным значением срединной длины эталонной плоскопараллельной концевой меры. Наибольшее значение разности в данной точке диапазона принимают за абсолютную погрешность измерений линейных размеров.

Диапазон измерений линейных размеров должен соответствовать указанному в таблицах 4-17.

Абсолютная погрешность измерений линейных размеров не должна превышать значений, приведенных в таблицах 4-17.

3.4.2. Определение диапазона и абсолютной погрешности измерений линейных размеров по одной координате с использованием бесконтактного лазерного щупа, бесконтактного интерференционного щупа.

Для определения абсолютной погрешности измерений линейных размеров используют эталонные плоскопараллельные концевые меры длины с номинальными длинами 1,10; 1,15; 1,25; 1,5; 2,0 мм.

Создают образец для определения абсолютной погрешности измерений линейных размеров. Для этого эталонные плоскопараллельные концевые меры длины притирают к пластине плоской стеклянной (рисунок 1). Устанавливают пластину плоскую стеклянную на столе машины таким образом, чтобы ряд эталонных плоскопараллельных концевых мер длины был ориентирован вдоль оси X.

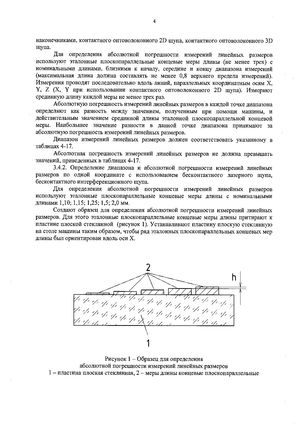

Рисунок 1 - Образец для определения абсолютной погрешности измерений линейных размеров.
1 - пластина плоская стеклянная, 2 - меры длины концевые плоскопараллельные
