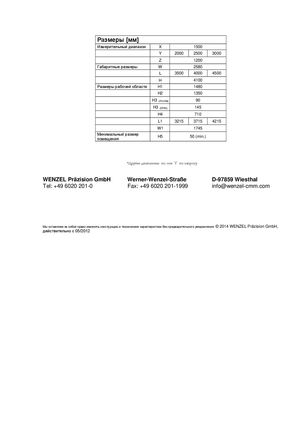

Размеры [мм]
| Измерительный диапазон | X | 1500 |
| Y | 3000 2000 2500 | |
| Z | 1200 | |
| Габаритные размеры | W | 2580 |
| L | 4500 3500 4000 | |
| H | 4100 | |
| Размеры рабочей области | H1 | 1480 |
| H2 | 1350 | |
| H3 | 90 | |
| (PH10M) | ||
| H3 | 145 | |
| (SP80) | ||
| H4 | 710 | |
| L1 | 4215 3215 3715 | |
| W1 | 1745 | |
| Минимальный размер | ||
| помещения | H5 | 50 (min.) |
*Другие диапазоны по оси Y по запросу
| WENZEL Präzision GmbH | Werner-Wenzel-Straße | D-97859 Wiesthal |
| Tel: +49 6020 201-0 | Fax: +49 6020 201-1999 | info@wenzel-cmm.com |
Мы оставляем за собой право изменять конструкцию и технические характеристики без предварительного уведомления. © 2014 WENZEL Präzision GmbH, действительно с 05/2012
