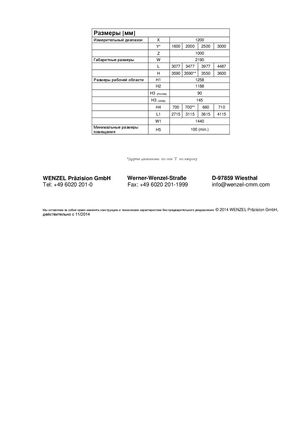

Размеры [мм]
Измерительный диапазон X 1200
| Y* | 1600 | 2000 | 2500 | 3000 | |
| Z | 1000 |
Габаритные размеры W 2190
| L | 3077 | 3477 | 3977 | 4487 |
| H | 3590 | 3590** | 3550 | 3600 |
Размеры рабочей области H1 1258
H2 1188 H3 90 (PH10M) H3 145
(SP80)
| H4 | 700 | 700** | 660 | 710 | ||
| L1 | 2715 | 3115 | 3615 | 4115 | ||
| W1 | 1440 | |||||
| Минимальные размеры |
помещения H5 100 (min.)
*Другие диапазоны по оси Y по запросу
| WENZEL Präzision GmbH | Werner-Wenzel-Straße | D-97859 Wiesthal |
| Tel: +49 6020 201-0 | Fax: +49 6020 201-1999 | info@wenzel-cmm.com |
Мы оставляем за собой право изменять конструкцию и технические характеристики без предварительного уведомления. © 2014 WENZEL Präzision GmbH, действительно с 11/2014
