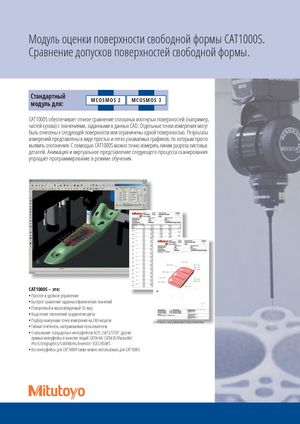

Модуль оценки поверхности свободной формы CAT1000S. Сравнение допусков поверхностей свободной формы.

Стандартный

модуль для: MCOSMOS 2 MCOSMOS 3

CAT1000S обеспечивает точное сравнение сплошныхизогнутых поверхностей (например, частей кузова) с значениями, заданными в данных CAD. Отдельные точки измерения могут быть отнесены кследующей поверхности или ограниченыодной поверхностью. Результаты измеренийпредставлены в виде простых илегко узнаваемых графиков, по которым просто

выявить отклонения. С помощью CAT1000S можно точноизмерить линииразреза листовых

деталей. Анимация и виртуальное представление следующего процесса сканирования

упрощает программирование в режиме обучения.

CAT1000S – это:

• Простое и удобное управление
• Быстрое сравнение заданных/фактических значений
• Поворотный и масштабируемый 3D-вид
• Выделение отклонений градиентом цвета
• Подбор наилучших точек измерения на CAD-модели

Отчетность, настраиваемая пользователем

• Гибкая отчетность, настраиваемая пользователем
• Считывание стандартных интерфейсов ACIS (SAT)/STEP; другие прямые интерфейсы в качестве опций: CATIA V4/ CATIA V5/Parasolid/ Pro/E/Unigraphics/SolidWorks/Inventor/ IGES/VDAFS
• Все интерфейсы для CAT1000P также можно использовать для CAT1000S
