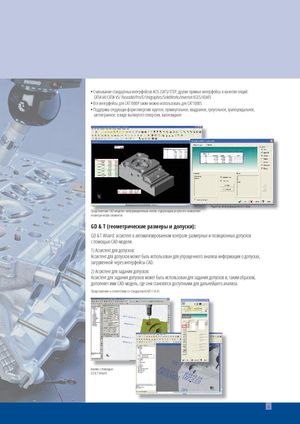

Програмное обеспечение для Координатно-измерительных машин MITUTOYO - страница 11

• Считывание стандартных интерфейсов ACIS (SAT)/STEP; другие прямые интерфейсы в качестве опций: CATIA V4/CATIA V5/ Parasolid/Pro/E/Unigraphics/SolidWorks/Inventor/IGES/VDAFS
• Все интерфейсы для CAT1000P также можно использовать для CAT1000S
• Поддержка следующих форм отверстия: круглое, прямоугольное, квадратное, треугольное, трапецеидальное, шестигранное, в виде вытянутого отверстия, каплевидное

РедакторРедактор информационногоинформационногоокнаокна Представление CAD-модели с информационным окном, содержащим результаты измерениямерения геометрических элементов

GD & T (геометрические размеры и допуски):

GD & T Wizard: ассистент в автоматизированном контроле размерных и позиционных допусков

с помощью CAD-модели. 1) Ассистент для допусков: Ассистент для допусков может быть использован для упрощенного анализа информации о допусках, загруженной через интерфейсы CAD. 2) Ассистент для задания допусков: Ассистент для задания допусков может быть использован для задания допусков и, таким образом, дополняет ими CAD-модель, где они становятся доступными для дальнейшего анализа. Представление в соответствии со стандартом ASME Y 14.41

Анализс помощью GD & T Wizard
