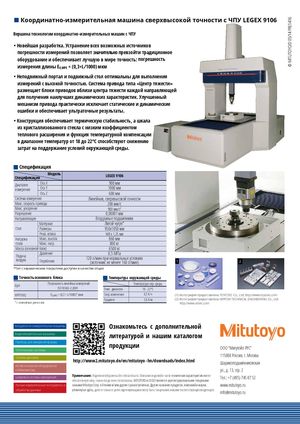

Координатно-измерительная машина сверхвысокой точности с ЧПУ LEGEX 9106

Вершина технологии координатно-измерительных машин с ЧПУ

  • Новейшая разработка. Устранение всех возможных источников погрешности измерений позволяет значительно превзойти традиционное оборудование и обеспечивает лучшую в мире точность: погрешность измерения длины E = (0,3+L/1000) мкм

0,MPE

  • Неподвижный портал и подвижный стол оптимальны для выполнения измерений с высокой точностью. Система привода типа «Центр тяжести» размещает блоки приводов вблизи центра тяжести каждой направляющей для получения наилучших динамических характеристик. Улучшенный механизм привода практически исключает статические и динамические ошибки и обеспечивает ультраточные результаты.
  • Конструкция обеспечивает термическую стабильность, а шкала из кристаллизованного стекла с низким коэффициентом теплового расширения и функция температурной компенсации в диапазоне температур от 18 до 22°С способствуют снижению затрат на поддержание условий окружающей среды.

Спецификация

Спецификация МодельLEGEX 9106
ДиапазонОсь X900 мм
измеренияОсь Y1000 мм
Ось Z600 мм
Система измеренияЛинейная, сверхвысокой точности
Макс. скоростьпривода200 мм/с
Макс.ускорение980 мм/с2
Разрешение0,00001 мм
НаправляющиеВоздушные подшипники
МатериалЛитой чугун
СтолРазмеры950х1050 мм
Резьб. вставкаМ8 х 1,25 мм
Нагрузкаа кс.высот Ма860 мм
столаМакс. нагр.800 кг
Масса(основной блок)6500 кг
ПДавление0,5 МПа
одача воздухаПотребление120 л/мин при нормальных условиях (источник: не менее 160 л/мин)

1 2 *Тип с керамическим покрытием доступен в качестве опции Точность основного блока Температура окружающей среды Погрешность линейных измерений Температура окр. среды Щуп

ISO10360-2:2009Темп. диапазон18 - 22°С
MPP310QE= (0,3 + L/1000)* мкмСкор.изменения0,5 К/ч(1) Фотография предоставлена TOYOTEC Co., Ltd. http://www.toyotec.com
0,MPE
Градиент1,0 К/м(2) Фотография предоставлена NIPPON TECHNICAL ENGINEERING Co., Ltd.

*L=измеряемая длина в мм http://www.sntec.com
