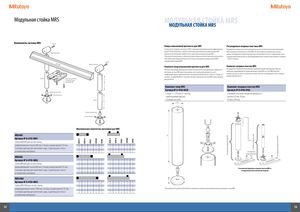

Модульная стойка MRS МОДУЛЬНАЯ СТОЙКА MRS
МОДУЛЬНАЯ СТОЙКА MRS
Компоненты системы MRS
Болт М8
Адаптер сопряжения
Планка MR S
Колонна Модуль хранения SCP600 (не входит в комплект поставки MRS XXX)
Адаптер основания опоры Установочные винты
Опора
Адаптер сопряжения
Колонна
Болт М8
| Опоры повышенной прочности для MRS | Регулируемые опорные пластины MRS |
| Если вы хотите закрепить несколько SCP80 с тяжелыми или вертикальными конфигурациями | Регулируемые опорные пластины (дополнительно) могут использоваться для размещения |
| щупов 190 мм или длиннее, следует использовать дополнительные опоры повышенной | MRS в различных положениях на столе КИМ. Это обеспечивает максимальную зону для |
| прочности для улучшения стабильности и значительного подъема планки MRS. | работы. Регулируемые опорные пластины могут использоваться как со стандартными, так и с |
| Эти комплекты предлагаются отдельно для обеспечения их соответствия числу используемых | опорами повышенной прочности. Для выравнивания они оснащены отверстиями на 4 уровнях |
| опор. Длина опор повышенной прочности 330 мм и они крепятся между столом КИМ и | –25/50/75/100 мм. |
стандартными опорами MRS. Комплект опорных пластин MRS Комплект опор повышенной прочности для MRS Регулируемые опорные пластины являются дополнительными принадлежностями для
Комплект опор повышенной прочности может использоваться для улучшения стабильности
наилучшего выравнивания и позиционирования стойки MRS на столе КИМ. Комплект
крепления системы MRS при использовании особо тяжелых или длинных (по оси Z)
опорных пластин состоит из 2 пластин и он совместим как со стандартными, так и с опорами
конфигураций щупов. Каждый комплект опор повышенной прочности состоит из 1 опоры, по 1
| шпильке с резьбой М8/М10 и 1 опорной пластины, поэтому для системы MRS нужно минимум | повышенной прочности. |
| два комплекта. | |
| Комплект опор MRS | Комплект опорных пластин MRS |
| Артикул № A-4192-0020 | Артикул № A-4192-0702 |
| 1 опора L = 315 мм, D = 60 мм, | 2 опорные пластины, каждая регулируется с |
| 1 двухсторонний адаптер | шагом в 25 мм, 50 мм, |
| 1 опорная пластина | 75 мм и 100 мм. |
ø 60
Адаптер основания опоры Установочные винты
Опора
Максимальное количество магазинов для MRS
| MRS400 | ||||||||||
| Артикул № A-4192-0001 Стойка MRS400 для систем смены: | ACR3-4 | ACR3-8 | FCR25 | SCP600 | SCP80 | ACR3-4 | ACR3-8 | FCR25 | SCP600 | SCP80 |
| профилированная планка 400 мм, 4 опоры, каждая длиной 125 мм, 2 угловых адаптера для крепления сзади, 2 адаптера для стола и | 1 0 0 | 0 0 0 | 0 2 0 | 0 0 4 | 0 0 0 | 1 0 0 | 0 0 0 | 1 3 0 | 0 0 4 | 0 0 0 |
| установочные материалы. | 0 | 0 | 0 | 0 | 2 | 0 | 0 | 0 | 0 | 3 |
| MRS600 | ||||||||||
| Артикул № A-4192-0002 | 1 0 | 0 1 | 0 0 | 0 0 | 0 0 | 1 0 | 0 1 | 2 1 | 0 0 | 0 0 |
| Стойка MRS600 для систем смены: | 1 | 0 | 2 | 0 | 0 | 1 | 0 | 2 | 0 | 0 |
| профилированная планка 600 мм, 4 опоры, каждая длиной 125 мм, | 0 1 | 0 0 | 4 0 | 0 3 | 0 0 | 1 0 | 0 0 | 0 5 | 3 0 | 0 0 |
| 2 угловых адаптера для крепления сзади, 2 адаптера для стола и | 0 | 0 | 0 | 6 | 0 | 0 | 0 | 0 | 7 | 0 |
| установочные материалы. | 0 | 0 | 0 | 0 | 4 | 0 | 0 | 0 | 0 | 4 |
| MRS1000 | ||||||||||
| Артикул № A-4192-0003 | 1 0 | 0 1 | 5 4 | 0 0 | 0 0 | 1 0 | 0 1 | 6 4 | 0 0 | 0 0 |
| Стойка MRS1000 для систем смены: | 0 | 0 | 8 | 0 | 0 | 0 | 0 | 8 | 0 | 0 |
| профилированная планка 1000 мм, 4 опоры, каждая длиной 125 мм, | 1 0 | 0 0 | 0 0 | 7 11 | 0 0 | 1 0 | 0 0 | 0 0 | 8 11 | 0 0 |
| 2 угловых адаптера для крепления сзади, 2 адаптера для стола и | 0 | 0 | 0 | 0 | 7 | 0 | 0 | 0 | 0 | 7 |
| установочные материалы. |
опорная пластина
