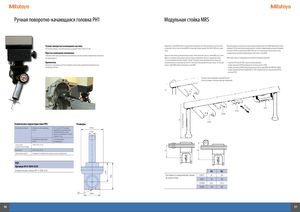

Ручная поворотно-качающаяся головка PH1 Модульная стойка MRS

Ручная поворотно-качающаяся системаМодульная стойка MRS является идеальной основой для сочетания различных систем сменыМы рекомендуем использовать опоры повышенной прочности для MRS диаметром 60 мм
Для использования с измерительными датчиками TP200, TP20 и TP2-5W.и хранения. Она состоит из планки MRS, которая доступна в длинах 400, 600 и 1000 мм, и двухи длиной 350 мм при использовании крупных тяжелых конфигураций датчиков (например,
опор.несколько SPC80 на одной планке MRS 1000 мм). Эти специальные опоры крепятся под
Простое изменение положениястандартными опорами и прикручиваются болтами к столу КИМ.
Оператор может вручную изменить расположение датчика в любом направлении; положенияМожно использовать дополнительные опоры, чтобы увеличить высоту стойки MRS над столом
не индексируются.КИМ, что позволит использовать длинные щупы и удлинители. Высота стандартной опорыMRS совместима со следующими магазинами и модулями хранения:
125 мм (в каждый комплект входит 4 опоры). Также доступны дополнительные опоры для
Удлинительувеличения высоты максимум до 500 мм. Также доступны дополнительные опоры 125 мм. Две- магазин FCR25 для SP25M с тремя слотами хранения;
Поворотно-качающаяся система позволяет использовать удлинители измерительныхопоры стойки MRS крепятся болтами к столу КИМ.- модуль хранения SCP80 для держателя системы датчика SH80;

датчиков до 200 мм. - модуль хранения SCP600 для держателей системы датчика (MPP100, MPP300, SP600); - модуль хранения RCP для модулей RSP2 / RSP3 и держателей системы датчика (REVO); - магазин ACR3. В данном пункте приводится дополнительный

способ установки с помощью адаптера сопряжения.

Технические характеристики PH1

Изменение положения Горизонтальное направление 360° (с шагом 15º) возможно

(ось В) непрерывное (неограниченное) позиционирование в случае поворота головки вместе с блоком стержня ø 14 мм

Вертикальное направление ± 115° (бесшаговое (ось А) регулирование) Совместимые TP200, TP20, TP2-5w измерительные датчики Удлинитель PECF1, PECF2, PECF3 Совместимые модели Координатно-измерительные машины с ручным управлением

PH1

Артикул № A-1049-6135

Измерительная головка PH1 A-1049-6135

Размеры

M 8

ø 41 мм ø 14 мм

ø 30 мм

SCP600 D1 SCP80

D1 D2

D1 D2

Расстояние от измерительной головкиFCR254194
до центра опоры
ACR356109
D2SCP60069,2122,2
SCP80134187

FCR25

Ось с тыковки ACR3

50 мм PECF1

100 мм PECF2

200 мм PECF3
