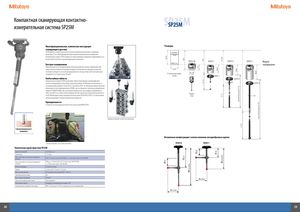

Компактная сканирующая контактно- SP25M

измерительная система SP25M SP25M

Многофункциональная, компактная конструкция Размеры

сканирующего датчика

SP25M является компактным, высокоточным измерительным датчиком с наружным диаметром 25 мм. Многофункциональный измерительный датчик для координатноизмерительных машин с ЧПУ позволяет не только проводить измерения сканированием, но и высокоточные точечные и самоцентрирующиеся измерения.

Модули

Быстрое сканирование сканирования

При измерении путем сканирования доступны два различных метода сканирования. При одном методе незнакомая геометрия сканируется автоматически, при другом известная геометрия сканируется на основе предопределенного контура. Известная геометрия может сканироваться со скоростью до 120 мм/с. Установочный модуль SP25M

Необычайная гибкость

Измерительная головка SP25M чрезвычайно гибкая. В дополнение к непревзойденной ø 4 точности измерений при очень малых контактных усилиях, SP25M может использоваться с системами щупов длиной от 20 мм (SP25-1) до 400 мм (SP25-4). Измерительный датчик может использоваться как на фиксированных (PH6M), так и на поворотно-наклонных измерительных головок (PH10M/PH10MQ). Как сам измерительный датчик, так и модули сканирования (от SM25-1 до SM25-4), а также соответствующие системы щупов могут автоматически меняться Модуль на SP25M благодаря соответствующим системам смены (ACR1/ACR3; FCR25). Это обеспечивает TP20 автоматизацию даже сложных измерительных процессов.

Принадлежности

Устройство смены модуля датчика/система смены щупов MRS/FCR25.

Примеры измерений: головка блока цилиндров

Самоцентрирующиеся измерения

Возможные конфигурации с использованием звездообразных щупов:

Пример измерений: часть кузова автомобиля

Технические характеристики SP25M

Диапазон измерений± 0,5 мм (x,y, z)
Разрешение< 0,1 мкм
Макс. допустимое отклонение сканирующего контактаMPEP ≤ 0,6 мкм (Legex 500/700/900); ≤ 1,7 мкм (Crysta-Apex S 500/700/900)
Макс. допустимое отклонение сканирующего контактаMPETHP ≤ 1,6 мкм (Legex 322), 1,4 мкм (Legex 500/700/900); ≤ 2,3 мкм (Crysta-Apex S 500/700/900)
Жесткость пружины0,2 Н/мм-0,6 Н/мм
Перебег± 2,0 мм (XY) 1,7 мм (Z) + /1,2 мм Z-
Длина системы датчика400 мм (при использовании SM25-4/SH25-4)
Крепежнаярезьба датчикаM3
Макс. скорость измерения120 мм/с
Крепление измерительной головкиАвтосоединение
Совместимые моделиКоординатно-измерительные машины с ЧПУ
Автоматическоеустройство смены щупаMRS / FCR25 (макс. 8 х FCR25,установленных в том же направлении)

28 мм мммм.

28 мм мммм.
