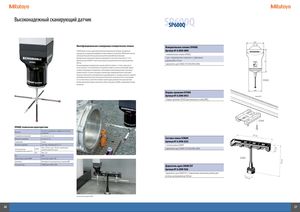

Высоконадежный сканирующий датчик SP600Q
SP600Q
ø 60
| Многофункциональная сканирующая измерительная головка | Измерительная головка SP600Q |
| Артикул № A-2098-0890 | |
| SP600Q является очень надежной аналоговой измерительной головкой. Она идеально | |
| подходит для сканирования профилей и мелких поверхностей деталей. SP600Q может быстро | 1 измерительная головка SP600Q |
| записывать большие объемы данных для целей измерений или детализации. | |
| Измерительная головка имеет диапазон измерения ±1 мм по всем трем осям (X, Y и Z). | 1 щуп с керамическим стержнем и с рубиновым |
| Держатель щупа SH600EXT может использоваться для крепления систем щупов длиной до | шариком Ø 8 х 50 мм |
| 300 мм. | 1 держатель щупа SH600 STD (RA2098-0284) |
Автоцентрирование измерительного датчика работает отлично (< 5 мкм), когда щуп не касается детали. Это незначительное отклонение не влияет на точность измерений, однако позволяет производить сканирование с небольшими отклонениями датчика и при малых усилиях контакта, что имеет решающее значение при сканировании малых геометрий и
поверхностей деталей. Сменный держатель щупа фиксируется с помощью магнита и позволяет производить автоматическую смену щупов. Низкая масса, высокая жесткость конструкции и отсутствие вязкого трения обеспечивают превосходные динамические характеристики. SP600Q Компактный дизайн и прямое крепление особенно подходят для КИМ с малыми диапазонами измерения. Модуль хранения SCP600 ø 46
Артикул № A-2098-0933
Стойка MRS
1 модуль хранения SCP600 (для монтажа на стойку MRS)
SCP600
SP600Q: технические характеристики
| Функции | Быстрое сканирование, оцифровка и точечные измерения | |
| Направления измерений | по осям ±X,±Y,±Z | |
| Диапазон измерений | ±1 мм(X,Y,Z) | |
| Разрешение | 0,1мкм | |
| Жесткость пружины | 1,2H/мм,номинальная(X,Y,Z) | |
| Система датчика | Длина | Макс. 200 мм, макс. 300 мм с удлиненным модулемдержателящупа |
| (соединительная резьба G4) | Вес | Макс. 20 г |
| Вес | 300 г | |
| Совместимые модели КИМ | Crysta-Apex серии S 500 | |
| Крепление | Монтируется непосредственно в пиноль КИМ | |
| Система смены | SCR600 или SCP600 с MRS |
Система смены SCR600
Артикул № А-2098-0255
Артикул № А-2098-1036
1 держатель щупа SH600 EXT с повышенным магнитным усилием для
системы щупов длиной до 300 мм
255 мм
Ø55 мм
Система смены щупов SCR600
