Всего листов 14

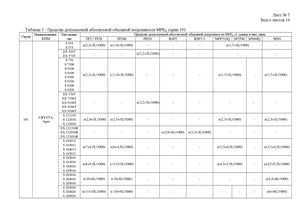

Таблица 3 - Пределы допускаемой абсолютной объемной погрешности MPE серии 191
E
| Серия | Наименование | Тип маши- | Пределыдопуска | емой абсолютной | объемной погре | шности MPEE(L-длина в мм),м | км | ||
| КИМ | ны | TP2 / TP20 | TP200 | PH20 | RSP2 | RSP3-3 | MPP310Q SP25M SP600Q | SP80 | |
| S 544 S 574 | ±(2,2+3L/1000) | ±(1,9+3L/1000) | - | - | - | ±(1,7+3L/1000) | - | ||
| EX 544T EX 574T | - | - | ±(2,2+3L/1000) | - | - | - | - | ||
| S 776 S 7106 S 9106 S 9108 S 9166 S 9168 S 9206 S 9208 | ±(2,2+3L/1000) | ± (1,9+3L/1000) | - | - | - | ±(1,7+3L/1000) - | ±(1,7+3L/1000) | ||
| EX 776T EX 7106T EX 9106T EX 9166T EX 9206T | - | - | ±(2,2+3L/1000) | - | - | - - | - | ||
| 191 | CRYSTA- Apex | S 121210 S 122010 S 123010 | ±(2,8+3L/1000) | ±(2,5+3L/1000) | - | - | - | ±(2,3+3L/1000) - | ±(2,3+3L/1000) |
| EX 121210R EX 122010R EX 123010R | - | - | - | ±(2,9+4L/1000) | ±(2,5+3L/1000) | - - | - | ||
| S 162012 S 163012 S 164012 S 165012 | ±(7+4,5L/1000) | ±(6+4,5L/1000) | - | - | - | ±(3,3+4,5L/1000) - | ±(3,3+4,5L/1000) | ||
| S 162016 S 163016 S 164016 S 165016 | ±(8+5,5L/1000) | ± (7+5,5L/1000) | - | - | - | ±(4,5+5,5L/1000) - | ±(4,5+5,5L/1000) | ||
| S 203016 S 204016 S 205016 | ±(10+8L/1000) | ± (9+8L/1000) | - | - | - | - - | ±(4,5+8L/1000) | ||
| S 203020 | |||||||||
| S 204020 S 205020 | ±(11+10L/1000) | ± (10+9L/1000) | - | - | - | - - - | ±(6+9L/1000) |
