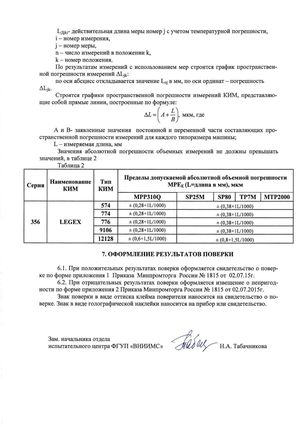

Госреестр. Методика поверки 64249-16 MITUTOYO Машины координатные измерительные портальные LEGEX серии 356 - страница 5

Предыдущая страница Следующая страница

Навигация

L/pi- действительная длина меры номер j с учетом температурной погрешности, i - номер измерения, j - номер меры, п - число измерений в положении к, к - номер положения. По результатам измерений с использованием мер строится график пространствен ной погрешности измерений ALjk: по оси абсцисс откладывается значение L 0j в мм, по оси ординат - погрешность ALjk. Строятся графики пространственной погрешности измерений КИМ, представляю щие собой прямые линии, построенные по формуле: ( т\ AL = А + — , мкм, где В А и В- заявленные значения постоянной и переменной части составляющих про странственной погрешности измерений для каждого типоразмера машины; L - измеряемая длина, мм Значения абсолютной погрешности объемных измерений не должны превышать значений, в таблице 2 Таблица 2

СерияНаименование КИМТип КИМПределы допускае М Рмой абсолют Е е (Ь=длинаной объемной пог в мм), мкмрешности
MPP310QSP25MSP80 ТР7ММТР2000
574± (0 ,2 8 + 1L/1000)± (0,38+1L /1000)
774± (0,28+1 L/1000)± (0 ,3 8 + 1L/1000)
356LEGEX776± (0 ,2 8 + 1L/1000)± (0,38+1L /1000)
9106± (0 ,2 8 + 1L/1000)± (0,38+ 1L /1000)
12128± (0,6+1,5L/1000)`±`(0,8+ 1,5L /1000)

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ 6.1. При положительных результатах поверки оформляется свидетельство о повер ке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15г. 6.2. При отрицательных результатах поверки оформляется извещение о непригод ности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015г. Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о по верке. Знак в виде голографической наклейки наносится на прибор или свидетельство.

Зам. начальника отдела 1 А ( л /

испытательного центра ФГУП «ВНИИМС» syiitv Н.А. Табачникова
