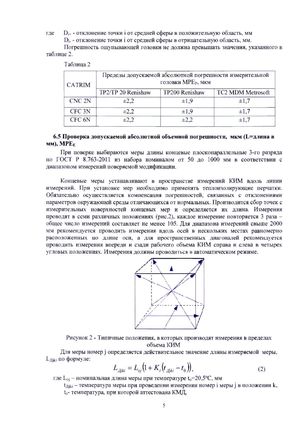

где Dj+ - отклонение точки i от средней сферы в положительную область, мм D,- - отклонение точки i от средней сферы в отрицательную область, мм. Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 2. Таблица 2

6.5 Проверка допускаемой абсолютной объемной погрешности, мкм (Ь=длина в мм), МРЕе При поверке выбираются меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011 из набора номиналом от 50 до 1000 мм в соответствии с диапазоном измерений поверяемой модификации. Концевые меры устанавливают в пространстве измерений КИМ вдоль линии измерений. При установке мер необходимо применять теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис.2), каждое измерение повторяется 3 раза - общее число измерений составляет не менее 105. Для диапазона измерений свыше 2000 мм рекомендуется проводить измерения вдоль осей в нескольких местах равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа и слева в четырех угловых положениях. Измерения должны проводиться в автоматическом режиме.

Рисунок 2 - Типичные положения, в которых производят измерения в пределах объема КИМ Для меры номер j определяется действительное значение длины измеряемой меры,

Ьда по формуле:

L/jjki ~ L0j

( l + )) > (2)

где L0j - номинатьная длина меры при температуре to=20,5°C, мм tAjki - температура меры при проведении измерения номер i меры j в положении к, to- температура, при которой аттестована КМД,
