6.3 Идентификация программного обеспечения Проверить идентификацию программного обеспечения (ПО) по следующей

методике: - произвести запуск ПО; -проверить наименование программного обеспечения и определить его версию после загрузки ПО. Сведения о наименовании программного обеспечения и номере версии ПО представлены на экране в течение одной секунды после нажатия иконки программы на рабочем столе компьютера. Приборы считаются поверенными, если их ПО «GEO Р» версия 1.7 и выше или Metrolog Х4 версия V9SP2 и выше.

6.4 Проверка допускаемой абсолютной погрешности измерительной головки, МРЕ р Сфера устанавливается на плите КИМ с помощью стойки. Проводятся 10 циклов измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 дискретных точках равномерно размещенных по полусфере на испытуемой сфере.

Рекомендуемая модель измерений включает: - одну точку на вершине испытуемой сферы; - четыре точки, (равномерно распределенных) на 22° ниже вершины (рис. 1); - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22,5° относительно предыдущей группы; - четыре точки (равномерно расположенных) на 68° ниже вершины и повернутых на 22,5° относительно предшествующей группы. - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

22 22

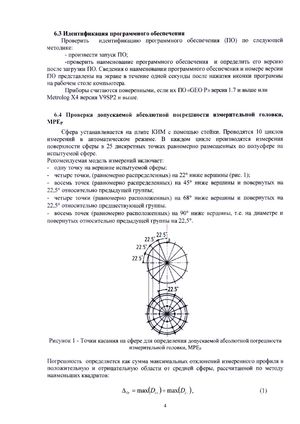

Рисунок 1 - Точки касания на сфере для определения допускаемой абсолютной погрешности измерительной головки, МРЕР Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу

наименьших квадратов:

Д0г = т а х (Ц +) + т а х ( ц _), 0 )
