Шкив приводится в движение ременным редуктором. Ось Z перемещается посредством

зубчатогозацеплениянаразомкнутомприводномремне, прикреплённомкшпинделю.
Перемещение осуществляется поворотом зубчатого колеса, выдвинутого вперёд на зубчатом

ремне, перемещающем стойку. Все оси контролируются системой управления и могут

перемещатьсяпокомандамизмерительнойпрограммылибопокомандамоператора,
инициируемымс мобильного пульта управления (универсальный Jogbox). Стойка c Jogbox
может быть установлена справа или слева от машины.
Когдаосьперемещается, устройствосчитыванияпозициигенерируетэлектрический
импульс, отправляемый в систему управления. Система управления ведет счет импульсам и

преобразовывает их в соответствующие данные о перемещении оси. Движение оси всегда

вычисляетсяотносительноопорнойточки,которуюназывают "нулем",икоторая
приблизительно соответствует конечной позиции хода оси.

Координатно-измерительная машина TIGO оснащена мультисенсорной системой

термокомпенсации. Температурные датчики встроены непосредственно в координатно-

измерительную машину. Кроме того, пользователям предоставляется внешний датчик,

используемый для измеряемой детали когда система термокомпенсации активна. Система

управлениякорректируетизмерения, выполняемыекоординатно-измерительноймашиной,
используя значения температуры, измеренные с помощью датчиков.
ВпроцессеработыКИМнаэкранмониторавыводитсятрехмерная CAD модель,
положение щупа в реальный момент времени, расположение измеряемых точек и величина
отклонений расположения от заданных величин.
Машины координатно-измерительные TIGO выпускаются двух версий, различающихся

конфигурацией щупов и характеристиками погрешности, с разными рабочими местами

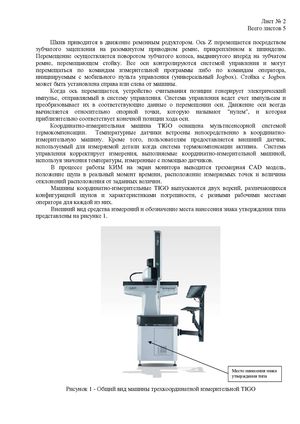

оператора для каждой из них. Внешний вид средства измерений и обозначение места нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения знака утверждения типа Рисунок 1 - Общий вид машины трехкоординатной измерительной TIGO
