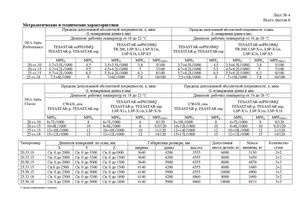

Всего листов 6 Метрологические и технические характеристики
| Преде | лы допускаемой (L-измер | абсолютной погре яемая длина в мм | шности, ±, ) | мкм | Пределы д | опускаемой абсолютной погре (L-измеряемаядлина в мм) | шности,± | ,мкм | |
| Д | иапазонрабочи | х температурот 1 | 8до 22 °С | Диапаз | онрабочих температурот | 16до 26 | °С | ||
| DEA Alpha Performance | TESASTAR TESASTAR-p, | -m/PH10MQ TESASTAR-mp | TESAST TR 200, L LSP- | AR-m/PH1 SP-X1s, LS X1h, LSP-X | 0MQ P-X1m, 5 | TESASTAR-m/P TESASTAR-p, TES | H10MQ ASTAR-mp TESAST TR 200, L LSP- | AR-m/P SP-X1s, X1h, LS | H10MQ LSP-X1m, P-X5 |
| MPEE | MPEp | MPEE | MPEp | MPETHP/τ | MPEE | MPEp MPEE | MPEp | MPETHP/τ | |
| 20.yy.10 | 3,7+3,5L/1000 | 4,5 | 3,5+3,5L/1000 | 3,8 | 5/100 | 3,7+6,5L/1000 | 4,5 3,5+6,5L/1000 | 3,8 | 5/100 |
| 20.yy.15 | 4,7+4,2L/1000 | 5,5 | 4,5+4,2L/1000 | 5 | 7/100 | 4,7+8,2L/1000 | 5,5 4,5+8,2L/1000 | 5 | 7/100 |
| 25.yy.15 | 5,7+4,2L/1000 | 6,5 | 5,5+4,2L/1000 | 6,3 | 8/100 | 5,7+8,2L/1000 | 6,5 5,5+8,2L/1000 | 6,3 | 8/100 |
| 25.yy.18 | 7,5+6L/1000 | 9 | 7+6L/1000 | 7,8 | 10/100 | 7,5+10L/1000 | 9 7+10L/1000 | 7.8 | 10/100 |
| Предел | ы допускаемой а (L-измер | бсолютной погре яемаядлина в мм | шности, ±, ) | мкм | Пределы доп | ускаемой абсолютной погр (L-измеряемаядлина в м | ешности м) | , ±, мкм | |
| Д | иапазонрабочи | х температурот 1 | 8до 22 °С | Диапаз | онрабочих температурот | 16до 26 | °С | ||
| DEA Alpha Classic | CW43 TESASTAR-p, | L-mw TESASTAR-mp | TESAST TESASTAR LSP-X1s, L | AR-m/PH1 -p, TESAS SP-X1m, L | 0MQ TAR-mp, SP-X1h | CW43L-m TESASTAR-p, ESA | w STAR-mp TESAST TESASTAR LSP-X1s, L | AR-m/P -p, TES SP-X1m | H10MQ ASTAR-mp, , LSP-X1h |
| MPEE | MPEp | MPEE | MPEp | MPETHP/τ | MPEE | MPEp MPEE | MPEp | MPETHP/τ | |
| 20.yy.10 | 8+7L/1000 | 8 | 6+7L/1000 | 6 | 8/120 | 8+10L/1000 | 8 6+7L/1000 | 8 | 8/120 |
| 20.yy.15 | 10+8L/1000 | 10 | 8+8L/1000 | 8 | 9,5/120 | 10+12L/1000 | 10 8+8L/1000 | 10 | 9,5/120 |
| 25.yy.15 | 12+10L/1000 | 12 | 10+10L/1000 | 10 | 11/120 | 12+14L/1000 | 12 10+10L/1000 | 12 | 11/120 |
| 25.yy.18 | 15+12L/1000 | 15 | 12+12L/1000 | 12 | 14/120 | 15+17L/1000 | 15 12+12L/1000 | 15 | 14/120 |
| Типоразмер | Диапазо | н измерений по | осям,мм | Габаритныера | змеры,мм | Допустимая М | асса | Количество | |
| X | Y | Z | ширина | длин | а высота | массадетали,кг маши | ны,кг | стоек | |
| 20.33.10 | Св. 0до 2000 | Св. 0до 3300 | Св. 0до1000 | 3640 | 4200 | 3555 | 6000 3 | 130 | 2+2 |
| 20.33.15 | Св. 0до 2000 | Св. 0до 3300 | Св. 0до 1500 | 3640 | 4200 | 4555 | 6000 3 | 450 | 2+2 |
| 20.50.15 | Св. 0до 2000 | Св. 0до 5000 | Св. 0до 1500 | 3640 | 5900 | 4555 | 8000 4 | 870 | 3+3 |
| 25.33.15 | Св.0до 2500 | Св. 0до 3300 | Св. 0до 1500 | 4140 | 4200 | 4555 | 8000 3 | 480 | 2+2 |
| 25.50.15 | Св. 0до 2500 | Св. 0до 5000 | Св. 0до 1500 | 4140 | 5900 | 4555 | 10000 4 | 900 | 3+3 |
| 25.33.18 | Св. 0до 2500 | Св. 0до 3300 | Св. 0до 1800 | 4140 | 4200 | 4860 | 8000 3 | 490 | 2+2 |
| 25.50.18 | Св. 0до 2500 | Св. 0до 5000 | Св. 0до 1800 | 4140 | 5900 | 4860 | 10000 4 | 910 | 3+3 |
τ*-время сканирования в секундах
