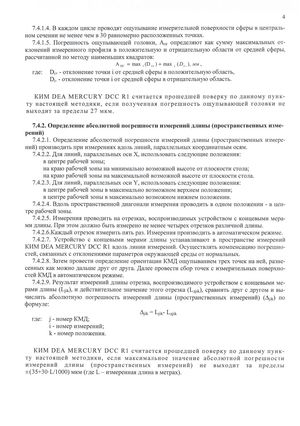

4 7.4.1.4. В каждом цикле проводят ощупывание измерительной поверхности сферы в централь­ ном сечении не менее чем в 30 равномерно расположенных точках. 7.4.1.5. Погрешность ощупывающей головки, Аог определяют как сумму максимальных от­ клонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов: А ог = шах | (D j+) + max , (£>,_), мм , где: Dj+ - отклонение точки i от средней сферы в положительную область, Dj. - отклонение точки i от средней сферы в отрицательную область. КИМ D EA M E R C U R Y D CC R1 с ч и т а е т с я п р о ш е д ш е й п о в е р к у по д а н н о м у п у н к ­ ту н ас то я щ ей м е т о д и к и , если п о л у ч е н н а я п о г р е ш н о с т ь о щ у п ы в аю щ е й го л о в к и не в ы х о д и т за п р е д е л ы 27 м км . 7.4.2. О пределение абсолю тной погреш ности изм ерений д л и н ы (п ростран стве нны х изме­ рений) 7.4.2.1. Определение абсолютной погрешности измерений длины (пространственных измере­ ний) производить при измерениях вдоль линий, параллельных координатным осям. 7.4.2.2. Для линий, параллельных оси X, использовать следующие положения: в центре рабочей зоны; на краю рабочей зоны на минимально возможной высоте от плоскости стола; на краю рабочей зоны на максимальной возможной высоте от плоскости стола. 7.4.2.3. Для линий, параллельных оси Y, использовать следующие положения: в центре рабочей зоны в максимально возможном верхнем положении; в центре рабочей зоны в максимально возможном нижнем положении. 7.4.2.4. Вдоль пространственной диагонали измерения проводить в одном положении - в цен­ тре рабочей зоны. 7.4.2.5. Измерения проводить на отрезках, воспроизводимых устройством с концевыми мера­ ми длины. При этом должно быть измерено не менее четырех отрезков различной длины. 7.4.2.6.Каждый отрезок измерить пять раз. Измерения производить в автоматическом режиме. 7.4.2.7. Устройство с концевыми мерами длины устанавливают в пространстве измерений КИМ DEA MERCURY DCC R1 вдоль линии измерений. Осуществлять компенсацию погрешно­ стей, связанных с отклонениями параметров окружающей среды от нормальных. 7.4.2.8. Затем провести определение ориентации КМД ощупыванием трех точек на ней, разне­ сенных как можно дальше друг от друга. Далее провести сбор точек с измерительных поверхно­ стей КМД в автоматическом режиме. 7.4.2.9. Результат измерений длины отрезка, воспроизводимого устройством с концевыми ме­ рами длины (Ljjk), и действительное значение этого отрезка (Ц ^ ) , сравнить друг с другом и вы­ числить абсолютную погрешность измерений длины (пространственных измерений) (Д ^) по формуле: Ajik—Ljjk- L^'ik где: j - номер КМД; i - номер измерений; к - номер положения. КИМ D EA M E R C U R Y DCC R1 с ч и т а е т с я п р о ш е д ш е й п о в е р к у по д а н н о м у п у н к ­ ту н ас то я щ ей м е т о д и к и , есл и м а к с и м а л ь н о е з н а ч е н и е а б с о л ю т н о й п о гр е ш н о ст и и зм е р ен и й д л и н ы (п р о с т р а н с т в е н н ы х и зм е р е н и й ) не в ы х о д и т за п р ед ел ы ±(35+30-L/1000) мкм (где L - измеренная длина в метрах).
