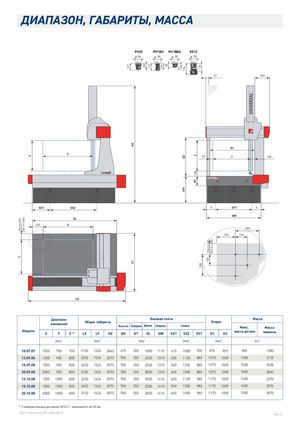

Координатно-измерительные машины COORD3 серии UNIVERSAL 07.07-9.08-10.08 - страница 3

ДИАПАЗОН, ГАБАРИТЫ, МАССА PH20 PH10M PH10MQ REVO REVO 90 90 90 90 58 80 113 127 89 126 176 34 67 365 HZ D1 X Z Z D2 73 Y 100 140 GT GH SX1 SX2 II SY1 II GW 256 (Y=1000) GL 156 (Y=900) 255 X 300 255 150 256 (Y=1000) 156 (Y=900) Y 150 LY 300 LX Диапазон Базовая плита Масса Общие габариты Опоры измерений Высота Толщина Длина Ширина Стойки Макс. Масса Модели (1) масса детали машины X Y Z LX LY HZ GH GT GL GW SX1 SX2 SY1 D1 D2 [мм] [мм] [мм] [мм] [мм] [кг] 10.07.07 1000 700 700 2152 1324 2843 670 200 1830 1110 415 1000 700 873 909 900 1380 12.09.08 1200 900 800 2352 1524 3073 700 250 2030 1310 455 1120 880 1073 1009 1300 2125 15.09.08 1500 900 800 2652 1524 3073 700 250 2330 1310 540 1250 880 1073 1009 1500 2400 20.09.08 2000 900 800 3152 1524 3073 700 250 2830 1310 665 1500 880 1073 1009 1800 2860 12.10.08 1200 1000 800 2352 1624 3073 700 250 2030 1410 455 1120 980 1173 1009 1400 2270 15.10.08 1500 1000 800 2652 1624 3073 700 250 2330 1410 540 1250 980 1173 1009 1600 2570 20.10.08 2000 1000 800 3152 1624 3073 700 250 2830 1410 665 1500 980 1173 1009 1900 3070 (1) С измерительным датчиком REVO Z уменьшится на 48 мм DS17-Universal C-EN-rev02-05/15 Стр. 3
