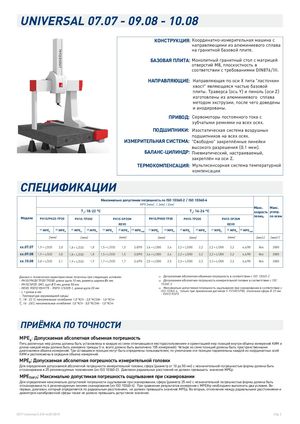

UNIVERSAL 07.07 - 09.08 - 10.08

КОНСТРУКЦИЯ:Координатно-измерительная машина с направляющими из алюминиевого сплава на гранитной базовой плите.
БАЗОВАЯ ПЛИТА:Монолитный гранитный стол с матрицей отверстий M8, плоскостность в соответствии с требованиями DIN876/III.
НАПРАВЛЯЮЩИЕ:Направляющая по оси X типа "ласточкин хвост" являющаяся частью базовой плиты. Траверса (ось Y) и пиноль (оси Z) изготовлены из алюминиевого сплава методом экструзии, после чего доведены и анодированы.
ПРИВОД:Сервомоторы постоянного тока с зубчатыми ремнями на всех осях.
ПОДШИПНИКИ: ИЗМЕРИТЕЛЬНАЯ СИСТЕМА: БАЛАНС-ЦИЛИНДР: ТЕРМОКОМПЕНСАЦИЯ:Изостатическая система воздушных подшипников на всех осях. "Свободно" закреплённые линейки высокого разрешения (0.1 мкм). Пневматический, настраиваемый, закреплён на оси Z. Мультисенсорная система температурной компенсации

СПЕЦИФИКАЦИИ

Максимально допустимая по MPгрешность п E [мкм] , L [ммо ISO 10 ], t [сек]360-2 / ISO10360-4ММ
T1:18-22 °CT2:16-26 °Cакс. скоростьакс. ускор.
МоделиPH10/PH20-TP20PH10-TP200PH10-SP25MPH10/PH20-TP20PH10-TP200PH10-SP25Mпозиц.по осям
REVOREVO
(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(1) MPEE(2) MPEP(3) MPETHP
[мкм][мкм][мкм][мкм][мкм][мкм][мм/с][мм/с2]
xx.07.071,9 + L/3332,01,8 + L/3331,81,5 + L/3331,53,0/902,4 + L/2002,42,2 + L/2002,22,2 + L/2002,24,4/908662000
xx.09.081,9 + L/3332,01,8 + L/3331,81,5 + L/3331,53,0/902,4 + L/2002,42,2 + L/2002,22,2 + L/2002,24,4/908662000
xx.10.082,0 + L/3332,11,9 + L/3331,91,7 + L/3331,73,4/902,5 + L/2002,52,3 + L/2002,32,3 + L/2002,34,6/908662000

Данные о технических характеристиках получены при следующих условиях: Допускаемая абсолютная объемная погрешность в соответствии с ISO 10360-2 (1)1) - PH10/PH20/TP20/TP200: длина щупа 10 мм, диаметр шарика Ø4 мм. Допускаемая абсолютная погрешность измерительной головки в соответствии с ISO (2)2) - PH10/SP25: SM1, щуп Ø 5 мм, длина 50 мм. 10360-2

- REVO: RSP2/RSH175 - RSP3-1/SH25-1, длина щупа 20 мм (3)3) Максимально допустимая погрешность ощупывания при сканировании в соответствии с

L = длина в мм ISO 10360-4, только при применении датчиков S P25M/SP80, эталонная сфера Ø 25 мм Температура окружающией среды: - REVO RSP3 T : 18 - 22 °C; максимальные колебания: 1,0 °K/h - 2,0 °K/24h - 1,0 °K/m T1: 16 - 26 C; максимальные колебания: 1,0 °K/h - 5,0 °K/24h - 1,0 °K/m

2

ПРИЁМКА ПО ТОЧНОСТИ

MPE : Допускаемая абсолютная объемная погрешность

Пять различных мер длины должны быть установлены в каждую из семи отличающихся месторасположением и ориентацией мер позиций внутри объема измерений КИМ и E длина каждой меры должна быть измерена трижды (т.е. всего должно быть выполнено 105 измерений). Четыре из семи позиций должны быть пространственными диагоналями объема измерений. Три оставшиеся позиции могут быть определены пользователем; по умолчанию эти позиции параллельны каждой из координатных осей КИМ и расположены в середине объема измерений.

MPE : Допускаемая абсолютная погрешность измерительной головки

p Для определения допускаемой абсолютной погрешности измерительной головки, сфера (диаметр от 10 до 50 мм) с незначительной погрешностью формы должна быть отсканирована в 25 рекомендуемых положениях (из ISO 10360-2). Диапазон радиальных расстояний не должен превышать значение MPEp.

MPE : Максимально допустимая погрешность ощупывания при сканировании

THP/t Для определения максимально допустимой погрешности ощупывания при сканировании, сфера (диаметр 25 мм) с незначительной погрешностью формы должна быть отсканирована по 4 рекомендуемым линиям сканирования (из ISO 10360-4). При сравнении результатов измерения с MPEthp необходимо выполнить два условия. Вопервых, диапазон, который определяется по радиальным расстояниям, не должен превышать значение MPEp. Во-вторых, отклонение между радиальными расстояниями и диаметром калибровочной сферы также не должно превышать допустимое значение.

DS17-Universal C-EN-rev02-05/15 Стр. 2
