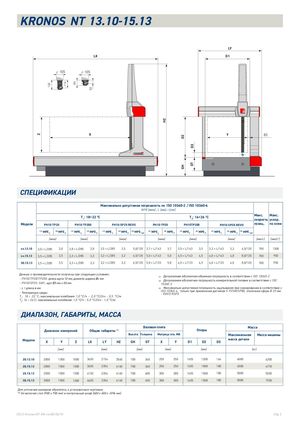

KRONOS NT 13.10-15.13
LY LX D1
105 105
73
X Y 85
СПЕЦИФИКАЦИИ
| Максимал | ьно допу | стимая по MP | грешность п E [мкм] , L [м | о ISO 10 м], t [сек] | 360-2 / ISO | 10360-4 | ||||||||||
| T1: | 18÷22 °C | T2: | 16÷26 °C | Макс. скорость | Макс. ускор. | |||||||||||
| Модели | PH10-T | P20 | PH10-TP | 200 | PH | 10-SP25-R | EVO | PH10-T | P20 | PH10TP | 200 | PH1 | 0-SP25-R | EVO | позиц. | по осям |
| (1) MPE E | (2) MPE P | (1) MPE E | (2) MPE P | (1) MPE E | (2) MPE P | (3) MPE THP | (1) MPE E | (2) MPE P | (1) MPE E | (2) MPE P | (1) MPE E | (2) MPE P | (3) MPE THP | |||
| [мкм | ] | [мкм | ] | [мкм] | [мк | м] | [мк | м] | [мкм] | [мм/с] | [мм/с2] | |||||
| xx.13.10 | 3,0 + L/285 | 3,0 | 2,8 + L/285 | 2,8 | 2,5 + L/285 | 2,5 | 5,0/120 | 3,7 + L/143 | 3,7 | 3,5 + L/143 | 3,5 | 3,3 + L/143 | 3,3 | 6,5/120 | 700 | 1300 |
| xx.15.13 | 3,5 + L/285 | 3,5 | 3,3 + L/285 | 3,3 | 3,2 + L/285 | 3,2 | 6,5/120 | 5,0 + L/143 | 5,0 | 4,5 + L/143 | 4,5 | 4,0 + L/143 | 4,0 | 8,0/120 | 700 | 950 |
| 30.15.13 | 3,5 + L/285 | 3,5 | 3,3 + L/285 | 3,3 | 3,2 + L/285 | 3,2 | 6,5/120 | 5,0 + L/133 | 5,0 | 4,5 + L/133 | 4,5 | 4,0 + L/133 | 4,0 | 8,0/120 | 700 | 950 |
Данные о производительности получены при следующих условиях: длина щупа 10 мм, диаметр шарика Ø4 мм - PH10/TP20/TP200: - PH10/SP25: SM1, щуп Ø5 мм x 50 мм. - L = длина в мм - Температура среды: T : 18 ÷ 22 °C; максимальные колебания: 1,0 °C/ч - 2,0 °C/24ч - 0,5 °C/м
1 максимальные колебания ч ч м
T : 16 ÷ 26°C; : 1,0 °C/ - 5,0 °C/24 - 1,0 °C/ 2 ДИАПАЗОН, ГАБАРИТЫ, МАССА
Допускаемая абсолютная объемная погрешность в соответствии с ISO 10360-2 (1)1) Допускаемая абсолютная погрешность измерительной головки в соответствии с (2)2) ISO 10360-2 (3)3) Максимально допустимая погрешность ощупывания при сканировании в соответствии с ISO 10360-4, только при применении датчиков S P25M/SP80, эталонная сфера Ø 25 мм - REVO RSP3
| Диапа | зон изме | ений | Общ | е габари | ты(4) | Базовая | плита | Опоры | Мас | са | |||||
| Высота | Толщина | Матрица | отв. M8 | Максимальная | Масса машины | ||||||||||
| Модели | X | Y | Z | LX | LY | HZ | GH | GT | X | Y | D1 | D2 | D3 | масса детали | |
| [мм] | [мм] | [мм | ] | [м | м] | [мм] | [к | г] | |||||||
| 20.13.10 | 2000 | 1300 | 1000 | 3630 | 2154 | 3560 | 700 | 360 | 250 | 250 | 1455 | 1208 | 166 | 4000 | 4200 |
| 20.15.13 | 2000 | 1500 | 1300 | 3630 | 2354 | 4160 | 700 | 360 | 250 | 250 | 1655 | 1508 | 180 | 4500 | 4770 |
| 25.15.13 | 2500 | 1500 | 1300 | 4130 | 2354 | 4160 | 700 | 400 | 300 | 300 | 1655 | 1508 | 180 | 5000 | 5550 |
| 30.15.13 | 3000 | 1500 | 1300 | 4630 | 2354 | 4160 | 700 | 450 | 300 | 300 | 1655 | 1508 | 180 | 5000 | 7550 |
Для уточнения размеров обратитесь к установочным чертежам. (4) Не включая стол (900 x 700 мм) и контрольный шкаф (600 x 600 x 1096 мм)
DS12-Kronos NT-EN-rev00-06/10 Стр. 2
