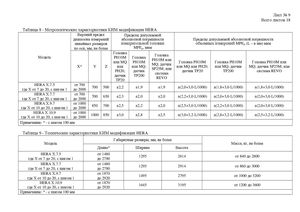

Всего листов 18 Таблица 8 - Метрологические характеристики КИМ модификации HERA

Верхни диапазона линейны по оси,мй предел измерений х размеров м,не болееПр абсол измееделы допус ютной погр рительной MPEp, мккаемой ешности головки мПределы д объемнопускаемой абсолют ых измеренийMPEEной погрешности (L – в мм) мкм
МодельXY ZГоловка PH10M или MQ или PH20; датчик TP20Головка PH10M или MQ; датчик TP200Головка PH10M или MQ; датчик SP25M; или система REVOГоловка PH10M или MQ или PH20; датчик TP20Головка PH10M или MQ; датчик TP200Головка PH10M или MQ; датчик SP25M; или система REVO
HERA Х.7.5 где Х от 7до 20,с шагом 1от 700 до 2000700 500±2,2±1,9±1,9±(2,0+3,0·L/1000)±(1,8+3,0·L/1000)±(1,8+3,0·L/1000)
HERA Х.7.7 гдеХот 7до20, сшагом 1от 700 до2000700 650±2,3±2,0±2,0±(2,2+3,0·L/1000)±(2,0+3,0·L/1000)±(2,0+3,0·L/1000)
HERA Х.9.7 гдеХот 10 до20, сшагом 1от 1000 до2000850 700±2,5±2,2±2,0±(2,5+3,0·L/1000)±(2,2+3,0·L/1000)±(2,0+3,0·L/1000)
HERA Х.10.9от 10001000 850±3,0±2,8±2,5±(3,0+3,2·L/1000)±(2,8+3,2·L/1000)±(2,5+3,2·L/1000)
где Х от 10до 20,с шагом 1до 2000
Примечание: - с шагом 100 мм

Таблица 9 - Технические характеристики КИМ модификации HERA

МодельГабар Длинаитные размеры, мм, не Ширинаболее ВысотаМасса, кг, не более
HERA Х.7.5 где Х от 7до 20,с шагом 1от 1480 до 278012952614от 840 до 2800
HERA Х.7.7 где Х от 7до 20,с шагом 1от 1480 до 278012952914от 860 до 3000
HERA Х.9.7 гдеХот 10 до20, сшагом 1от 1870 до292014952795от 1000 до 3200
HERA Х.10.9 гдеХот 10 до20, сшагом 1от 1870 до292016453195от 1200 до 3600
Примечание: - с шагом 100 мм
