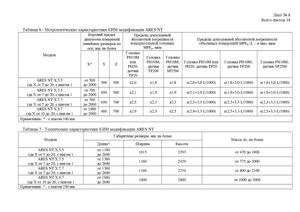

Всего листов 18 Таблица 6 - Метрологические характеристики КИМ модификации ARES NT

МодельВерхн диапазон линейных оси,мм Xий пре а изме разме ,не б Yдел рений ров по олее ZПреде абсолю измери Головка PH10M или PH20; датчик TP20лы допускае тной погреш тельной го MPEp, мкм Головка PH10M; датчик TP200мой ности ловки Головка PH10M; датчик SP25MПределы допус объемных и Головка PH10M или PH20; датчик TP20каемой абсолютной змеренийMPEE(L – Головка PH10M; датчик TP200погрешности в мм), мкм Головка PH10M; датчик SP25M
ARES NT X.5.5 где Х от 5до 20,с шагом 1от 500 до 2000500500±2,0±1,8±1,8±(2,0+3,0·L/1000)±(1,8+3,0·L/1000)±(1,8+3,0·L/1000)
ARES NT Х.7.5 где Х от 7 до 20, с шагом 1от 700 до 2000650500±2,1±1,9±1,9±(2,1+3,0·L/1000)±(1,9+3,0·L/1000)±(1,9+3,0·L/1000)
ARES NT Х.7.7 гдеХот 7до20, сшагом 1от 700 до2000650700±2,5±2,3±2,3±(2,5+3,3·L/1000)±(2,3+3,3·L/1000)±(2,3+3,3·L/1000)
ARES NT Х.9.7 гдеХот 10 до20, сшагом 1от 1000 до2000880700±2,9±2,5±2,5±(2,9+3,3·L/1000)±(2,5+3,3·L/1000)±(2,5+3,3·L/1000)
Примечание: - с шагом 100 мм

Таблица 7 - Технические характеристики КИМ модификации ARES NT

МодельГабар Длинаитные размеры, мм, не Ширинаболее ВысотаМасса, кг, не более
ARES NT Х.5.5 гдеХот5 до20, сшагом 1от 1180 до268010152393от 470 до 1800
ARES NT Х.7.5 гдеХот 7до20, сшагом 1от 1380 до268011602429от 775 до 2000
ARES NT Х.7.7 гдеХот 7до20, сшагом 1от 1380 до268011602734от 800 до 2100
ARES NT Х.9.7 гдеХот 10 до20, сшагом 1от 1680 до268016002800от 1000 до 3000
Примечание: - с шагом 100 мм
