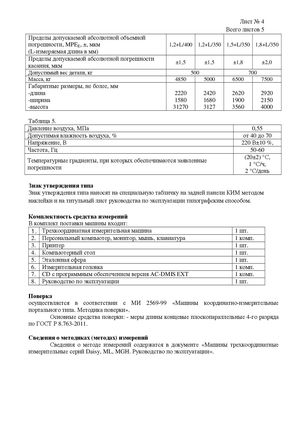

| Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм) | 1,2+L/400 | 1,2+L/350 | 1,5+L/350 | 1,8+L/350 |
|---|---|---|---|---|
| Пределы допускаемой абсолютной погрешности касания, мкм | ±1,5 | ±1,5 | ±1,8 | ±2,0 |
| Допустимый вес детали, кг | 500 | 700 | ||
| Масса, кг | 4850 | 5000 | 6500 | 7500 |
| Габаритные размеры, не более, мм - длина | 2220 | 2420 | 2620 | 2920 |
| Габаритные размеры, не более, мм - ширина | 1580 | 1680 | 1900 | 2150 |
| Габаритные размеры, не более, мм - высота | 31270 | 3127 | 3560 | 4000 |
Таблица 5.
| Давление воздуха, МПа | 0,55 |
|---|---|
| Допустимая влажность воздуха, % | от 40 до 70 |
| Напряжение, В | 220 В±10 % |
| Частота, Гц | 50-60 |
| Температурные градиенты, при которых обеспечиваются заявленные погрешности | (20±2) °С, 1 °С/ч, 2 °С/день |
Знак утверждения типа
Знак утверждения типа наносят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки машины входит:
- Трехкоординатная измерительная машина - 1 шт.
- Персональный компьютер, монитор, мышь, клавиатура - 1 комп.
- Принтер - 1 шт.
- Компьютерный стол - 1 шт.
- Эталонная сфера - 1 шт.
- Измерительная головка - 1 комп.
- CD с программным обеспечением версия AC-DMIS EXT - 1 комп.
- Руководство по эксплуатации - 1 шт.
Поверка
Осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки: меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины трехкоординатные измерительные серий Daisy, ML, MGH. Руководство по эксплуатации».
