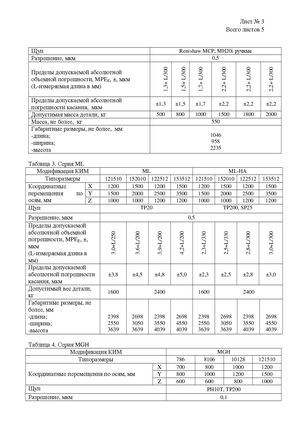

Госреестр. Описание типа СИ 61062-15 Машины трехкоординатные измерительные AEH серий Daisy, ML, MGH - страница 3

Предыдущая страница Следующая страница

Навигация

ЩупRenishaw MCP, MH20i ручные
Разрешение, мкм0,5
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм)1,3+ L/3001,5+ L/3001,7+ L/3002,2+ L/3002,2+ L/3002,2+ L/300
Пределы допускаемой абсолютной погрешности касания, мкм±1,3±1,5±1,7±2,2±2,2±2,2
Допустимая масса детали, кг5008001000150018002000
Масса, не более, кг550
Габаритные размеры, не более, мм - длина1046
Габаритные размеры, не более, мм - ширина958
Габаритные размеры, не более, мм - высота2235

Таблица 3. Серия ML

Модификация КИМMLML-HA
Типоразмеры121510152010122512153512121510152010122512153512
Координатные перемещения по осям, мм, X12001500120015001200150012001500
Координатные перемещения по осям, мм, Y15002000250035001500200025003500
Координатные перемещения по осям, мм, Z10001000120012001000100012001200
ЩупTP20TP200, SP25
Разрешение, мкм0,5
Пределы допускаемой абсолютной объемной погрешности, MPEE, ±, мкм (L-измеряемая длина в мм)3,0+L/2503,6+L/2003,9+L/2004,2+L/2002,3+L/3302,5+L/3302,8+L/3003,0+L/300
Пределы допускаемой абсолютной погрешности касания, мкм±3,8±4,5±4,8±5,0±2,3±2,5±2,8±3,0
Допустимый вес детали, кг1600240016002400
Габаритные размеры, не более, мм - длина23982698239826982398269823982698
Габаритные размеры, не более, мм - ширина25503050355045502550305035504550
Габаритные размеры, не более, мм - высота36393639403940393639363940394039

Таблица 4. Серия MGH

Модификация КИМMGH
Типоразмеры786810610128121510
Координатные перемещения по осям, мм, X70080010001200
Координатные перемещения по осям, мм, Y800100012001500
Координатные перемещения по осям, мм, Z6006008001000
ЩупPH10T, TP200
Разрешение, мкм0,1
