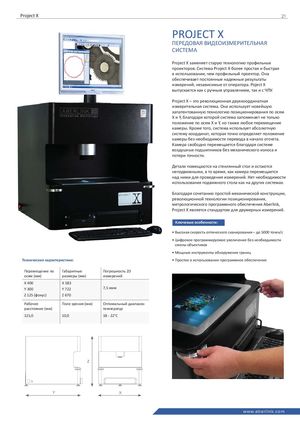

PROJECT X

ПЕРЕДОВАЯ ВИДЕОИЗМЕРИТЕЛЬНАЯ СИСТЕМА

Project X заменяет старую технологию профильных проекторов. Система Project X более простая и быстрая в использовании, чем профильный проектор. Она обеспечивает постоянные надежные результаты измерений, независимые от оператора. Project X выпускается как с ручным управлением, так и с ЧПУ.

Project X – это революционная двухкоординатная измерительная система. Она использует новейшую запатентованную технологию позиционирования по осям X и Y, благодаря которой система запоминает не только положение по осям X и Y, но также любое перемещение камеры. Кроме того, система использует абсолютную систему координат, которая точно определяет положение камеры без необходимости перевода в начало отсчета. Камера свободно перемещается благодаря системе воздушных подшипников без механического износа и потери точности.

Детали помещаются на стеклянный стол и остаются неподвижными, в то время как камера перемещается над ними для проведения измерений. Нет необходимости использования подвижного стола, как на других системах. Благодаря сочетанию простой механической конструкции, революционной технологии позиционирования, метрологического программного обеспечения Aberlink, Project X является стандартом для двумерных измерений.

Ключевые особенности:

• Высокая скорость оптического сканирования – до 5000 точек/с
• Цифровое программируемое увеличение без необходимости смены объективов
• Мощные инструменты обнаружения границ
• Простое в использовании программное обеспечение

Технические характеристики:
