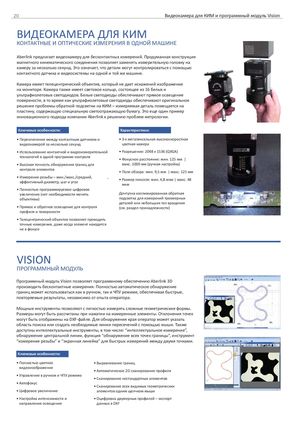

Координатно-измерительные машины Aberlink - страница 20

Видеокамера для КИМ и программный модуль Vision

Видеокамера для КИМ

Контактные и оптические измерения в одной машине

Aberlink предлагает видеокамеру для бесконтактных измерений. Продуманная конструкция магнитного кинематического соединения позволяет заменять измерительную головку на камеру за несколько секунд. Это означает, что детали могут контролироваться с помощью контактного датчика и видеосистемы на одной и той же машине.

Камера имеет телецентрический объектив, который не дает искажений изображения на мониторе. Камера также имеет световое кольцо, состоящее из 16 белых и ультрафиолетовых светодиодов. Белые светодиоды обеспечивают прямое освещение поверхности, в то время как ультрафиолетовые светодиоды обеспечивают оригинальное решение проблемы обратной подсветки на КИМ – измеряемая деталь помещается на пластину, содержащую специальную светоотражающую бумагу. Это еще один пример инновационного подхода компании Aberlink к решению проблем метрологии.

Ключевые особенности

• Переключение между контактным датчиком и видеокамерой за несколько секунд
• Использование контактной и видеоизмерительной технологий в одной программе контроля
• Высокая точность обнаружения границ для контроля элементов
• Измерение резьбы – мин./макс./средний, эффективный диаметр, шаг и угол
• Полностью программируемое цифровое увеличение (нет необходимости менять объективы)
• Прямое и обратное освещение для контроля профиля и поверхности
• Телецентрический объектив позволяет проводить точные измерения, даже когда элемент находится не в фокусе

Характеристики

• 3-мегапиксельная высокоскоростная цветная камера
• Разрешение: 2048 x 1536 (QXGA)
• Фокусное расстояние: мин. 125 мм | макс. 1000 мм (ручная настройка)
• Поле обзора: мин. 9,5 мм | макс. 125 мм
• Размер пикселя: мин. 4,8 мкм | макс. 48 мкм

Доступна коллимированная обратная подсветка для измерений трехмерных деталей или небольших тел вращения (см. раздел принадлежности).

VISION

Программный модуль

Программный модуль Vision позволяет программному обеспечению Aberlink 3D производить бесконтактные измерения. Полностью автоматическое обнаружение границ может использоваться как в ручном, так и в ЧПУ режиме, обеспечивая быстрые, повторяемые результаты, независимо от опыта оператора.

Мощные инструменты позволяют с легкостью измерять сложные геометрические формы. Размеры могут быть рассчитаны при нажатии на измеренные элементы. Отклонения точек могут быть отображены на DXF-файле. Для обнаружения края оператор может указать область поиска или создать необходимые линии пересечений с помощью мыши. Также доступны интеллектуальные инструменты, в том числе: "интеллектуальное измерение", обнаружение центральной линии, функция "обнаружение всех точек границы", инструмент "измерение резьбы" и "экранная линейка" для быстрых измерений между двумя точками.

Ключевые особенности

• Полностью цветное видеоизображение
• Управление в ручном и ЧПУ режиме
• Автофокус
• Цифровое увеличение
• Настройка интенсивности и направления освещения
• Выравнивание границ
• Автоматическое 2D сканирование профиля
• Сканирование нестандартных элементов
• Сканирование всех видимых геометрических элементов одним щелчком мыши
• Оцифровка двумерных профилей – экспорт данных в DXF
