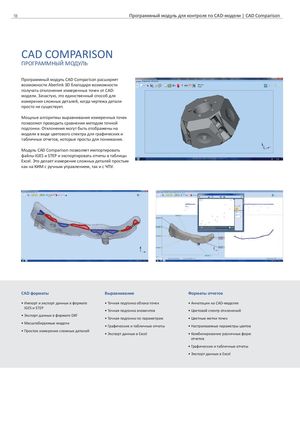

Координатно-измерительные машины Aberlink - страница 18

Программный модуль для контроля по CAD-модели | CAD Comparison

CAD COMPARISON

Программный модуль

Программный модуль CAD Comparison расширяет возможности Aberlink 3D благодаря возможности получать отклонения измеренных точек от CAD-модели. Зачастую это единственный способ для измерения сложных деталей, когда чертежа детали просто не существует.

Мощные алгоритмы выравнивания измеренных точек позволяют проводить сравнения методом точной подгонки. Отклонения могут быть отображены на модели в виде цветового спектра для графических и табличных отчетов, которые просты для понимания.

Модуль CAD Comparison позволяет импортировать файлы IGES и STEP и экспортировать отчеты в таблицы Excel. Это делает измерение сложных деталей простым как на КИМ с ручным управлением, так и с ЧПУ.

CAD форматы

• Импорт и экспорт данных в формате IGES и STEP
• Экспорт данных в формате DXF
• Масштабируемые модели
• Простое измерение сложных деталей

Выравнивание

• Точная подгонка облака точек
• Точная подгонка элементов
• Точная подгонка по параметрам
• Графические и табличные отчеты
• Экспорт данных в Excel

Форматы отчетов

• Аннотации на CAD-моделях
• Цветовой спектр отклонений
• Цветные метки точек
• Настраиваемые параметры цветов
• Комбинирование различных форм отчетов
• Графические и табличные отчеты
• Экспорт данных в Excel
