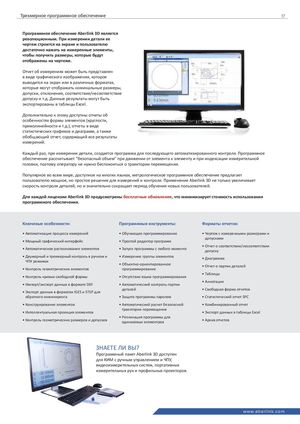

Координатно-измерительные машины Aberlink - страница 17

Трехмерное программное обеспечение

Программное обеспечение Aberlink 3D является революционным. При измерении детали ее чертеж строится на экране, и пользователю достаточно нажать на измеренные элементы, чтобы получить размеры, которые будут отображены на чертеже.

Отчет об измерениях может быть представлен в виде графического изображения, которое выводится на экран или в различных форматах, которые могут отображать номинальные размеры, допуски, отклонения, соответствие/несоответствие допуску и т.д. Данные результаты могут быть экспортированы в таблицы Excel.

Дополнительно к этому доступны отчеты об особенностях формы элементов (круглости, прямолинейности и т.д.), отчеты в виде статистических графиков и диаграмм, а также обобщающий отчет, содержащий все результаты измерений.

Каждый раз при измерении детали создается программа для последующего автоматизированного контроля. Программное обеспечение рассчитывает "безопасный объем" при движении от элемента к элементу и при индексации измерительной головки, поэтому оператору не нужно беспокоиться о траектории перемещения.

Популярное во всем мире, доступное на многих языках, метрологическое программное обеспечение предлагает пользователю мощное, но простое решение для измерений и контроля. Применение Aberlink 3D не только увеличивает скорость контроля деталей, но и значительно сокращает период обучения новых пользователей.

Для каждой лицензии Aberlink 3D предусмотрены бесплатные обновления, что минимизирует стоимость использования программного обеспечения.

Ключевые особенности

• Автоматизация процесса измерений
• Мощный графический интерфейс
• Автоматическое распознавание элементов
• Двумерный и трехмерный контроль в ручном и ЧПУ режимах
• Контроль геометрических элементов
• Контроль кривых свободной формы
• Импорт/экспорт данных в формате DXF
• Экспорт данных в форматах IGES и STEP для обратного инжиниринга
• Конструирование элементов
• Интеллектуальная проекция элементов
• Контроль геометрических размеров и допусков

Программные инструменты

• Обучающее программирование
• Простой редактор программ
• Запуск программы с любого момента
• Измерение группы элементов
• Объектно-ориентированное программирование
• Отсутствие языка программирования
• Автоматический контроль партии деталей
• Защита программы паролем
• Автоматический расчет безопасной траектории перемещения
• Репликация программы для одинаковых элементов

Форматы отчетов

• Чертеж с измеренными размерами и допусками
• Отчет о соответствии/несоответствии допуску
• Диаграмма
• Отчет о партии деталей
• Таблицы
• Аннотации
• Свободная форма отчетов
• Статистический отчет SPC
• Комбинированный отчет
• Экспорт данных в таблицы Excel
• Архив отчетов

Знаете ли вы?

Программный пакет Aberlink 3D доступен для КИМ с ручным управлением и ЧПУ, видеоизмерительных систем, портативных измерительных рук и профильных проекторов.
