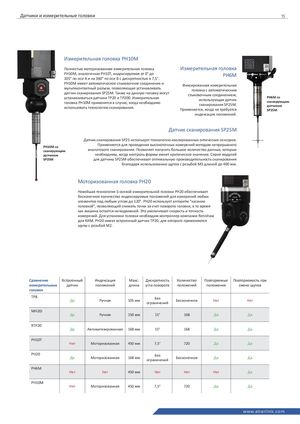

Координатно-измерительные машины Aberlink - страница 15

Датчики и измерительные головки

Измерительная головка PH10M

Полностью моторизованная измерительная головка PH10M, аналогичная PH10T, индексируемая от 0° до 105° по оси А и на 360° по оси B с дискретностью в 7,5°. PH10M имеет автоматическое стыковочное соединение и мультиконтактный разъем, позволяющие устанавливать датчик сканирования SP25M. Также на данную головку могут устанавливаться датчики TP20 и TP200. Измерительная головка PH10M применяется в случае, когда необходимо использовать технологию сканирования.

Измерительная головка PH6M

Фиксированная измерительная головка с автоматическим стыковочным соединением, использующая датчик сканирования SP25M. Применяется, когда не требуется индексация положений.

PH10M со сканирующим датчиком SP25M; PH6M со сканирующим датчиком SP25M

Датчик сканирования SP25M

Датчик сканирования SP25 использует технологию изолированных оптических сенсоров. Применяется для проведения высокоточных измерений методом непрерывного аналогового сканирования. Позволяет получать большое количество данных, которые необходимы, когда контроль формы имеет критическое значение. Серия модулей для датчика SP25M обеспечивает оптимальную производительность сканирования благодаря использованию щупов с резьбой М3 длиной до 400 мм.

Моторизованная головка PH20

Новейшая технология 5-осевой измерительной головки PH20 обеспечивает бесконечное количество индексируемых положений для измерений любых элементов под любым углом до 120°. PH20 использует алгоритм "касание головкой", позволяющий снимать точки за счет поворота головки, в то время как машина остается неподвижной. Это увеличивает скорость и точность измерений. Для установки головки необходим контроллер компании Renishaw для КИМ. PH20 имеет встроенный датчик TP20, для которого применяются щупы с резьбой M2.

Сравнение измерительных головок
