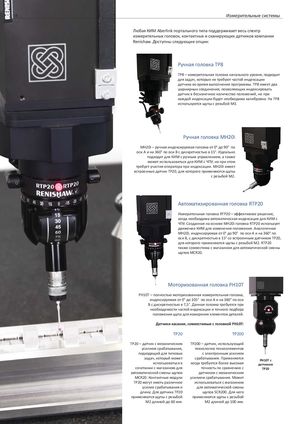

Координатно-измерительные машины Aberlink - страница 14

Измерительные системы

Любая КИМ Aberlink портального типа поддерживает весь спектр измерительных головок, контактных и сканирующих датчиков компании Renishaw. Доступны следующие опции:

Ручная головка TP8

TP8 – измерительная головка начального уровня, подходит для задач, которые не требуют частой индексации датчика во время выполнения программы. TP8 имеет два шарнирных соединения, позволяющих индексировать датчик в бесконечное количество положений, но при каждой индексации будет необходима калибровка. На TP8 используются щупы с резьбой M3.

Ручная головка MH20i

MH20i – ручная индексируемая головка от 0° до 90° по оси А и на 360° по оси B с дискретностью в 15°. Идеально подходит для КИМ с ручным управлением, а также может использоваться для КИМ с ЧПУ, но при этом требует участия оператора при индексации. MH20i имеет встроенный датчик TP20, для которого применяются щупы с резьбой M2.

Автоматизированная головка RTP20

Измерительная головка RTP20 – эффективное решение, когда необходима автоматическая индексация для КИМ с ЧПУ. Созданная на основе MH20i головка RTP20 использует движение КИМ для изменения положения. Аналогично MH20i, индексируется от 0° до 90° по оси А и на 360° по оси B с дискретностью в 15° со встроенным датчиком TP20, для которого применяются щупы с резьбой M2. RTP20 также совместима с магазином для автоматической смены щупов MCR20.

Моторизованная головка PH10T

PH10T – полностью моторизованная измерительная головка, индексируемая от 0° до 105° по оси А и на 360° по оси B с дискретностью в 7,5°. Данная головка требуется при необходимости частой индексации и точного подбора положения щупа для измерения элементов деталей.

Датчики касания, совместимые с головкой PH10T:

TP20

TP20 – датчик с механическим усилием срабатывания, подходящий для типовых задач, который может использоваться в сочетании с магазином для автоматической смены щупов MCR20. Контактные модули TP20 могут иметь различное усилие срабатывания и длину. Для датчика TP20 применяются щупы с резьбой М2 длиной до 60 мм.

TP200

TP200 – датчик, использующий технологию тензоэлементов с электронным усилием срабатывания. Применяется, когда требуется более высокая точность по сравнению с датчиком с механическим усилием срабатывания. Может использоваться с магазином для автоматической смены щупов SCR200. Для него применяются щупы с резьбой M2 длиной до 100 мм.

PH10T с датчиком TP20
