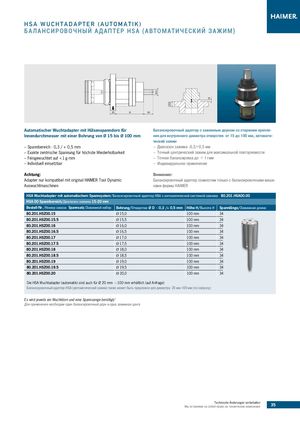

HSA WUCHTADAPTER ( A U T O M A T I K )
БАЛАНСИРОВОЧНЫЙ АДАПТЕР HSA ( А ВТО М АТ ИЧ Е С К И Й З А Ж И М )
20 H 34
| Automatischer Wuchtadapter mit Hülsenspanndorn für | Балансировочный адаптер с зажимным дорном со стержнем крепле- |
| Innendurchmesser mit einer Bohrung von Ø 15 bis Ø 100 mm | ния для внутреннего диаметра отверстия от 15 до 100 мм, автомати- |
| ческий зажим | |
| – Spannbereich - 0,3 / + 0,5 mm | – Диапазон зажима -0,3/+0,5 мм |
| – Exakte zentrische Spannung für höchste Wiederholbarkeit | – Точный центрический зажим для максимальной повторяемости |
| – Feingewuchtet auf < 1 g·mm | – Точная балансировка до < 1 гмм |
| – Individuell einsetzbar | – Индивидуальное применение |
| Achtung: | Внимание: |
| Adapter nur kompatibel mit original HAIMER Tool Dynamic | Балансировочный адаптер совместим только с балансировочными маши- |
| Auswuchtmaschinen | нами фирмы HAIMER |
| HSA Wuchtadapter mit automatischem Spannsystem/ | Балансировочный адаптер HSA с автоматическ | ой системой зажима | 80.201.HSA00.00 |
| HSA 00 Spannbereich/Диапазон зажима1520 mm | |||
| BestellNr./Номер заказа Spannsatz/Зажимной набор | Bohrung/Отверстие Ø D 0,3 /+ 0,5 mm | Höhe H/Высота H | Spannlänge/Зажимная длина |
| 80.201.HSZ00.15 | Ø15,0 | 100 mm | 34 |
| 80.201.HSZ00.15.5 | Ø15,5 | 100 mm | 34 |
| 80.201.HSZ00.16 | Ø16,0 | 100 mm | 34 |
| 80.201.HSZ00.16.5 | Ø16,5 | 100 mm | 34 |
| 80.201.HSZ00.17 | Ø17,0 | 100 mm | 34 |
| 80.201.HSZ00.17.5 | Ø17,5 | 100 mm | 34 |
| 80.201.HSZ00.18 | Ø18,0 | 100 mm | 34 |
| 80.201.HSZ00.18.5 | Ø18,5 | 100 mm | 34 |
| 80.201.HSZ00.19 | Ø19,0 | 100 mm | 34 |
| 80.201.HSZ00.19.5 | Ø19,5 | 100 mm | 34 |
| 80.201.HSZ00.20 | Ø20,0 | 100 mm | 34 |
Die HSA Wuchtadapter (automatik) sind auch für Ø 20 mm – 100 mm erhältlich (auf Anfrage) Балансировочный адаптер HSA (автоматический зажим) также может быть предложен для диаметра 20 мм-100 мм (по запросу) Es wird jeweils ein Wuchtdorn und eine Spannzange benötigt/ Для применения необходим один балансировочный дорн и одна зажимная цанга
