A-A
1:1
(14.2)
Z
Ein passender Spannsatz
(Spannschraube + Spannzange)
der Größe 00 gehört nicht zum
Lieferumfang des Spanndorns.

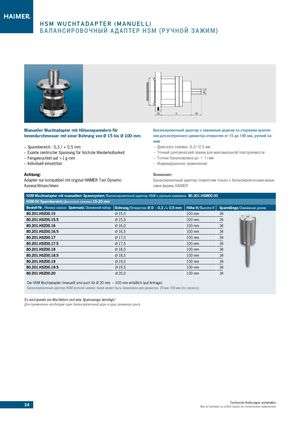

HSM WUCHTADAPTER ( M A N U E L L )
БАЛАНСИРОВОЧНЫЙ АДАПТЕР HSM ( Р У Ч Н О Й З А Ж И М )
HAIMER Strukturstückliste
| Lfd. | BG | Benennung | Zeichnungs Nr. | Index | int. Artikel Nr. |
| Nr. | Ebene Menge Einheit |
| 1 | 1 | 1 | BG | BG Adapter HS00 | 150_51-90-00-08-01 | B | 150951-0008 |
| 2 | 1 | 1 | ET | Schraubeinsatz HSM | 150_51-00-01-10-01 | C | 150051-0063 |
| 3 | 1 | 1 | ET | Auflagering HS00 | 150_51-00-00-02-01 | B | 150051-0054 |
| 4 | 1 | 1 | ET | Markierungspunkt | 113_03-00-61-01-01 | A | 906009-0350 |
| 5 | 1 | 4 | ET | Sprengring - DIN 7993-B10 | - | B | 999001-0021 |
| 6 | 1 | 4 | ET | Dichtring DIN7603 A 6x10x1 | A | 999001-0011 | |
| 7 | 1 | 4 | ET | DIN 7984-M6x12 SW 8.8 | - | B | 900006-0007 |
| 8 | 1 | 4 | ET | ISO 4762-M6x12 VZ 8.8 | - | C | 900000-0017 |
| 9 | 1 | 2 | ET | Stift | 150_51-00-00-09-01 | A | 150051-0076 |
| 10 | 1 | 4 | ET | ISO 4762-M6x16 SW 8.8 | - | D | 900000-0006 |
| 11 | 1 | 1 | ET | Aufkleber HS00-06 | 150_51-00-11-01-01 | A | 906009-0585 |
| 12 | 1 | 1 | BG | Spannsatz HSZ00-15 | 150_50-90-00-01-01 | A | 80-201-HSZ00-15 |
Bemerkung
Z
5:1
3 8 20 H 34
9 Manueller Wuchtadapter mit Hülsenspanndorn für Балансировочный адаптер с зажимным дорном со стержнем крепле- Innendurchmesser mit einer Bohrung von Ø 15 bis Ø 100 mm ния для внутреннего диаметра отверстия от 15 до 100 мм, ручной за- жим
– Spannbereich - 0,3 / + 0,5 mm – Диапазон зажима -0,3/+0,5 мм
| C – Exakte zentrische Spannung für höchste Wiederholbarkeit | – Точный центрический зажим для максимальной повторяемости |
| C – Feingewuchtet auf < 1 g·mm | – Точная балансировка до < 1 гмм |
| – Individuell einsetzbar | – Индивидуальное применение |
| Achtung: | Внимание: |
| Adapter nur kompatibel mit original HAIMER Tool Dynamic | Балансировочный адаптер совместим только с балансировочными маши- |
| Auswuchtmaschinen | нами фирмы HAIMER |
| HSM Wuchtadapter mit manuellem Spannsystem/Бал | ансировочный адаптер HSM c ручным зажимом | 80.201.HSM00.00 | ||
| HSM 00 Spannbereich/Диапазон зажима 1520 mm | ||||
| BestellNr./Номер заказа Spannsatz/Зажимной набор | Bohrung/Отверстие Ø D 0,3 /+ 0,5 mm | Höhe H/Высота H | Spannlä | nge/Зажимная длина |
| 80.201.HSZ00.15 | Ø15,0 | 100 mm | 34 | |
| 80.201.HSZ00.15.5 | Ø15,5 | 100 mm | 34 | |
| 80.201.HSZ00.16 | Ø16,0 | 100 mm | 34 | |
| 80.201.HSZ00.16.5 | Ø16,5 | 100 mm | 34 | |
| 80.201.HSZ00.17 | Ø17,0 | 100 mm | 34 | |
| 80.201.HSZ00.17.5 | Ø17,5 | 100 mm | 34 | |
| 80.201.HSZ00.18 | Ø18,0 | 100 mm | 34 | |
| 80.201.HSZ00.18.5 | Ø18,5 | 100 mm | 34 | |
| 80.201.HSZ00.19 | Ø19,0 | 100 mm | 34 | |
| 80.201.HSZ00.19.5 | Ø19,5 | 100 mm | 34 | |
| 80.201.HSZ00.20 | Ø20,0 | 100 mm | 34 |
Die HSM Wuchtadapter (manuell) sind auch für Ø 20 mm – 100 mm erhältlich (auf Anfrage) Балансировочный адаптер HSM (ручной зажим) также может быть предложен для диаметра 20 мм-100 мм (по запросу) Es wird jeweils ein Wuchtdorn und eine Spannzange benötigt/ Для применения необходим один балансировочный дорн и одна зажимная цанга
11
C-C
B
A
B
1:2
A
B-B 7
2:1
Auf dem Hülsenspanndorn HSM00 können
alle Spannsätze der Größe 0
verwendet werden. Die Spannsätze sind
im Bereich 15 - 20 in jeweils
0,5mm-Schritten verfügbar.
Durch die Zangen wird jeweils der Bereich
des Nennmaßes von -0,3mm bis +0,5mm abgedeckt.
