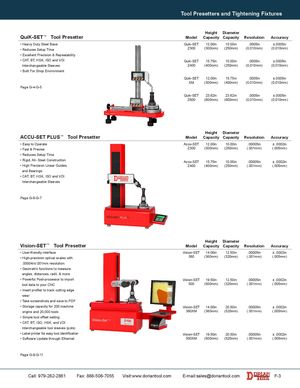

Прессеттеры для инструмента и приспособления для затяжки
QuiK-SET™ Tool Presetter
- Тяжёлое стальное основание
- Сокращает время настройки
- Отличная точность и повторяемость
- Взаимозаменяемые втулки CAT, BT, HSK, ISO и VDI
- Разработан для условий эксплуатации в цехе
| Модель | Высота, макс. | Диаметр, макс. | Разрешение | Точность |
|---|---|---|---|---|
| Quik-SET Z300 | 12.00in (300mm) | 10.00in (250mm) | .0005in (0,010mm) | ±.0005in (0,010mm) |
| Quik-SET Z400 | 15.75in (400mm) | 10.00in (250mm) | .0005in (0,010mm) | ±.0005in (0,010mm) |
| Quik-SET XM | 12.00in (300mm) | 15.75in (400mm) | .0005in (0,010mm) | ±.0005in (0,010mm) |
| Quik-SET Z600 | 23.62in (600mm) | 23.62in (600mm) | .0005in (0,010mm) | ±.0005in (0,010mm) |
Страницы G-4–G-5
ACCU-SET PLUS™ Tool Presetter
- Простота эксплуатации
- Быстрота и точность
- Сокращает время настройки
- Жёсткая, полностью стальная конструкция
- Высокоточные линейные направляющие и подшипники
- Взаимозаменяемые втулки CAT, BT, HSK, ISO и VDI
| Модель | Высота, макс. | Диаметр, макс. | Разрешение | Точность |
|---|---|---|---|---|
| Accu-SET Z300 | 12.00in (300mm) | 10.00in (250mm) | .00005in (.001mm) | ± .0002in (.005mm) |
| Accu-SET Z400 | 15.75in (400mm) | 10.00in (250mm) | .00005in (.001mm) | ± .0002in (.005mm) |
Страницы G-6–G-7
Vision-SET™ Tool Presetter
- Удобный интерфейс пользователя
- Высокоточные оптические шкалы с разрешением .00004in/.001mm
- Геометрические функции для измерения углов, расстояний, радиусов и др.
- Мощный постпроцессор для импорта данных об инструменте в ваш ЧПУ
- Профилировщик пластин для отслеживания износа режущей кромки
- Возможность делать скриншоты и сохранять их в PDF
- Память для 200 машинных начал координат и 20 000 инструментов
- Простая настройка коррекций инструмента
- Взаимозаменяемые втулки инструмента CAT, BT, ISO, HSK и VDI
- Принтер этикеток для удобной идентификации инструмента
- Обновление программного обеспечения через Ethernet
| Модель | Высота, макс. | Диаметр, макс. | Разрешение | Точность |
|---|---|---|---|---|
| Vision-SET 360 | 14.00in (360mm) | 12.50in (320mm) | .00005in (.001mm) | ± .0002in (.005mm) |
| Vision-SET 500 | 19.50in (500mm) | 12.50in (320mm) | .00005in (.001mm) | ± .0002in (.005mm) |
| Vision-SET 360XM | 14.00in (360mm) | 20.50in (520mm) | .00005in (.001mm) | ± .0002in (.005mm) |
| Vision-SET 500XM | 19.50in (500mm) | 20.50in (520mm) | .00005in (.001mm) | ± .0002in (.005mm) |
Страницы G-8–G-11
