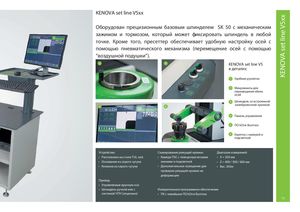

Пресеттеры KELCH - страница 13

KENOVA set line V5xx

Оборудован прецизионным базовым шпинделем SK 50 с механическим

зажимом и тормозом, который может фиксировать шпиндель в любой

точке. Кроме того, пресеттер обеспечивает удобную настройку осей с

помощью пневматического механизма (перемещение осей с помощью

“воздушной подушки”).

3 4 KENOVA set line V5

в деталях: 1 Удобная рукоятка 2 Микровинты для перемещения обеих

осей 3 Шпиндель со встроенной калибровочной кромкой 5 6 4 Панель управления 5 ПО kOne Business 6 Каретка с камерой и подсветкой

Устройство: Сканирование режущей кромки: Диапазон измерений:

• Расположен на столе TUL rack
• Камера ПЗС с телецентрическими
• X = 350 мм
• Основание из серого чугуна линзами и подсветкой
• Z = 400 / 500 / 600 мм
• Колонна из серого чугуна
• Дополнительное освещение для
• Вес: 350кг

проверки режущей кромки на деформацию Привод:

• Управляемые вручную оси
