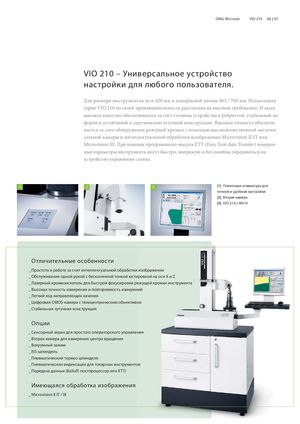

VIO 210

VIO 210 – Универсальное устройство настройки для любого пользователя

Для размера инструментов до ø 420 мм и измеряемой длины 465 / 700 мм. Испытанная серия VIO 210 по своей производительности рассчитана на высокие требования. И здесь высокое качество обеспечивается за счет станины устройства в ребристой, стабильной по форме и устойчивой к скручиванию чугунной конструкции. Высокая точность обеспечивается за счет обнаружения режущей кромки с помощью высококачественной мегапиксельной камеры и интеллектуальной обработки изображения Microvision II IT или Microvision III. При помощи программного модуля ETT (Easy Tool-data Transfer) измеренные параметры инструмента могут быстро, напрямую и без ошибок передаваться на устройство управления станка.

Отличительные особенности

• Простота в работе за счет интеллектуальной обработки изображения
• Обслуживание одной рукой с бесконечной тонкой юстировкой на оси X и Z
• Лазерный кромкоискатель для быстрой фокусировки режущей кромки инструмента
• Высокая точность измерения и повторяемость измерений
• Легкий ход направляющих качения
• Цифровая CMOS-камера с телецентрическим объективом
• Стабильная чугунная конструкция

Опции

• Сенсорный экран для простого операторского управления
• Вторая камера для измерения центра вращения
• Вакуумный зажим
• ISS-шпиндель
• Пневматический тормоз шпинделя
• Пневматическая индексация для токарных инструментов
• Передача данных (Balluff, постпроцессор или ETT)

Имеющаяся обработка изображения

• Microvision II IT / III
