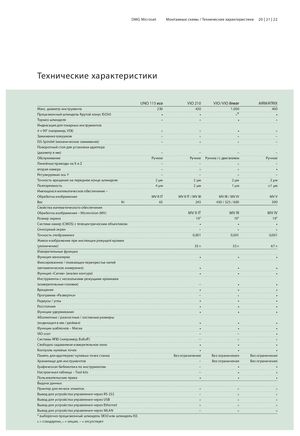

Технические характеристики
| UNO 115 eco | VIO 210 | VIO / VIO linear | AIRMATRIX |
|---|
| Макс. диаметр инструмента | 230 | 420 | 1.000 | 400 |
| Прецизионный шпиндель Крутой конус ISO50 | • | • | •* | • |
| Тормоз шпинделя | • | • | • | • |
| Индексация для токарных инструментов 4 × 90° (например, VDI) | • | • | • | • |
| Зажимание вакуумом | – | • | • | – |
| ISS-Spindel (механическое зажимание) | – | • | • | – |
| Поворотный стол для установки адаптера (диаметр в мм) | – | – | – | – |
| Обслуживание | Ручное | Ручное | Ручное / с двигателем | Ручное |
| Линейные приводы на X и Z | – | – | • | – |
| вторая камера | – | • | • | • |
| Регулируемая ось Y | – | – | • | – |
| Точность вращения на переднем конце шпинделя | 2 μм | 2 μм | 2 μм | 2 μм |
| Повторяемость | 4 μм | 2 μм | 1 μм | ±1 μм |
| Имеющееся математическое обеспечение – Обработка изображения | MV II IT | MV II IT / MV III | MV III / MV IV | MV V |
| Вес, кг | 65 | 245 | 450 / 525 / 600 | 390 |
Свойства математического обеспечения
| Обработка изображения – Microvision (MV) | MV II IT | MV lll | MV IV |
|---|
| Размер экрана | 19" | 19" | 19" |
| Система камер (CMOS) с телецентрическим объективом | • | • | • |
| Сенсорный экран | – | • | • |
| Точность отображения | 0,001 | 0,001 | 0,001 |
| Живое изображение при инспекции режущей кромки (увеличение) | 33 × | 33 × | 67 × |
Измерительные функции
| Функция максимума | • | • | • |
| Фиксированное / плавающее перекрестье нитей (автоматическое измерение) | • | • | • |
| Функция «Сигма» (анализ контура) | • | • | • |
| Инструменты с несколькими режущими кромками (измерительные головки) | – | • | • |
| Вращение | • | • | • |
| Программа «Развертка» | – | • | • |
| Радиусы / углы | • | • | • |
| Расстояния | • | • | • |
| Функции удерживания | • | • | • |
| Абсолютные / разностные / составные размеры (индикация в мм / дюймах) | • | • | • |
| Функции шаблонов – Маски | • | • | • |
| VIO scan | – | – | • |
| Системы RFID (например, Balluff) | – | • | • |
| Свободно задаваемое измерительное окно | • | • | • |
| Контроль нулевых точек | • | • | • |
| Память для адаптеров/ нулевых точек станка | Без ограничения | Без ограничения | Без ограничения |
| Хранилище для инструментов | – | Без ограничения | Без ограничения |
| Графическая библиотека по инструментам | – | • | • |
| Настроечная таблица – Tool kits | – | • | • |
| Пользовательские права | • | • | • |
Выдача данных
| Принтер для печати этикеток | • | • | • |
| Вывод для устройства управления через RS-232 | – | • | • |
| Вывод для устройства управления через USB | • | • | • |
| Вывод для устройства управления через Ethernet | • | • | • |
| Вывод для устройства управления через WLAN | – | • | • |
* выборочно прецизионный шпиндель SK50 или шпиндель ISS.
• = стандартно, • = опция, – = отсутствует.
