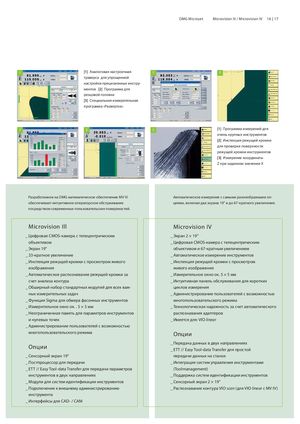

Microvision III / Microvision IV

Разработанное на DMG математическое обеспечение MV III обеспечивает интуитивное операторское обслуживание посредством современных пользовательских поверхностей. Автоматическое измерение с самыми разнообразными опциями, включая два экрана 19" и до 67-кратного увеличения.

Microvision III

  • Цифровая CMOS-камера с телецентрическим объективом
  • Экран 19"
  • 33-кратное увеличение
  • Инспекция режущей кромки с просмотром живого изображения
  • Автоматическое распознавание режущей кромки за счет анализа контура
  • Обширный набор стандартных модулей для всех важных измерительных задач
  • Функция Sigma для обмера фасонных инструментов
  • Измерительное окно ок. 5 × 5 мм
  • Неограниченная память для параметров инструментов и нулевых точек
  • Администрирование пользователей с возможностью многопользовательского режима

Опции

  • Сенсорный экран 19"
  • Постпроцессор для передачи
  • ETT // Easy Tool-data Transfer для передачи параметров инструментов в двух направлениях
  • Модули для систем идентификации инструментов
  • Подключение к внешнему администрированию инструмента
  • Интерфейсы для CAD- / CAM

Microvision IV

  • Экран 2 × 19"
  • Цифровая CMOS-камера с телецентрическим объективом и 67-кратным увеличением
  • Автоматическое измерение инструментов
  • Инспекция режущей кромки с просмотром живого изображения
  • Измерительное окно ок. 5 × 5 мм
  • Интуитивная панель обслуживания для коротких циклов измерения
  • Администрирование пользователей с возможностью многопользовательского режима
  • Технологическая надежность за счет автоматического распознавания адаптеров
  • Имеется для: VIO linear

Опции

  • Передача данных в двух направлениях
  • ETT // Easy Tool-data Transfer для простой передачи данных на станок
  • Интеграция систем управления инструментами (Toolmanagement)
  • Поддержка систем идентификации инструментов
  • Сенсорный экран 2 × 19"
  • Распознавание контура VIO scan (для VIO linear с MV IV)

Дополнительные функции: программа измерений для очень крупных инструментов, инспекция режущей кромки для проверки поверхности режущей кромки инструментов, измерение координаты Z при заданном значении X, аналоговая настроечная траверса для упрощенной настройки прецизионных инструментов, программа для резцовой головки, специальная измерительная программа «Развертка».
