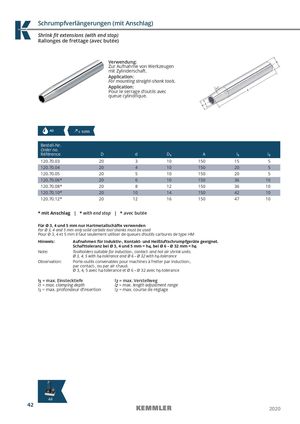

Schrumpfverlängerungen (mit Anschlag)
Shrink fi t extensions (with end stop)
Rallonges de frettage (avec butée)
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
AD ≤ 0,003
| Bestell-Nr. Order no. Référence | D | d | D1 | A | l1 | l2 |
| 120.70.03 | 20 | 3 | 10 | 150 | 15 | 5 |
| 120.70.04 | 20 | 4 | 10 | 150 | 20 | 5 |
| 120.70.05 | 20 | 5 | 10 | 150 | 20 | 5 |
| 120.70.06 | 20 | 6 | 10 | 150 | 36 | 10 |
| 120.70.08 | 20 | 8 | 12 | 150 | 36 | 10 |
| 120.70.10 | 20 | 10 | 14 | 150 | 42 | 10 |
| 120.70.12 | 20 | 12 | 16 | 150 | 47 | 10 |
* mit Anschlag | * with end stop | * avec butée Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden For 3, 4 and 5 mm only solid carbide tool shanks must be used Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h4-tolerance and
- 6 –
- 32 with h6-tolerance
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 3, 4, 5 avec h4-tolerance et
- 6 –
- 32 avec h6-tolerance
| l = max. Einstecktiefe | l | = max. Verstellweg |
| l1 = max. clamping depth | l2 = max. length adjustment range | |
| 1 | 2 | |
| l = max. profondeur d’insertion l | = max. course de réglage |
1 2
