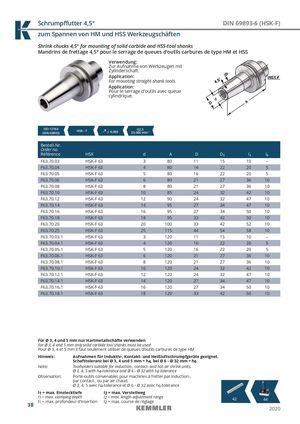

Schrumpff utter 4,5° DIN 69893-6 (HSK-F)
Shrink chucks 4,5° for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage 4,5° pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung:V Zur Aufnahme von Werkzeugen mit Z Zylinderschaft. Z Application:A For mounting straight-shank tools.F Application:A Pour le serrage d’outils avec queue P cylindrique.c
ISO 12164 G2,5
HSK - F ≤ 0,003 25.000 min
(DIN 69893) -1
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 |
| F63.70.03 | HSK-F 63 | 3 | 80 | 11 | 15 | 10 | – |
| F63.70.04 | HSK-F 63 | 4 | 80 | 14 | 22 | 20 | 5 |
| F63.70.05 | HSK-F 63 | 5 | 80 | 16 | 22 | 20 | 5 |
| F63.70.06 | HSK-F 63 | 6 | 80 | 21 | 27 | 36 | 10 |
| F63.70.08 | HSK-F 63 | 8 | 80 | 21 | 27 | 36 | 10 |
| F63.70.10 | HSK-F 63 | 10 | 85 | 24 | 32 | 42 | 10 |
| F63.70.12 | HSK-F 63 | 12 | 90 | 24 | 32 | 47 | 10 |
| F63.70.14 | HSK-F 63 | 14 | 95 | 27 | 34 | 47 | 10 |
| F63.70.16 | HSK-F 63 | 16 | 95 | 27 | 34 | 50 | 10 |
| F63.70.18 | HSK-F 63 | 18 | 95 | 33 | 42 | 50 | 10 |
| F63.70.20 | HSK-F 63 | 20 | 100 | 33 | 42 | 52 | 10 |
| F63.70.25 | HSK-F 63 | 25 | 115 | 44 | 54 | 58 | 10 |
| F63.70.03.1 | HSK-F 63 | 3 | 120 | 11 | 15 | 10 | – |
| F63.70.04.1 | HSK-F 63 | 4 | 120 | 16 | 22 | 20 | 5 |
| F63.70.05.1 | HSK-F 63 | 5 | 120 | 16 | 22 | 20 | 5 |
| F63.70.06.1 | HSK-F 63 | 6 | 120 | 21 | 27 | 36 | 10 |
| F63.70.08.1 | HSK-F 63 | 8 | 120 | 21 | 27 | 36 | 10 |
| F63.70.10.1 | HSK-F 63 | 10 | 120 | 24 | 32 | 42 | 10 |
| F63.70.12.1 | HSK-F 63 | 12 | 120 | 24 | 32 | 47 | 10 |
| F63.70.14.1 | HSK-F 63 | 14 | 120 | 27 | 34 | 47 | 10 |
| F63.70.16.1 | HSK-F 63 | 16 | 120 | 27 | 34 | 50 | 10 |
| F63.70.18.1 | HSK-F 63 | 18 | 120 | 33 | 42 | 50 | 10 |
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
