Термоусадочная машина HOFFMANN серии SU1

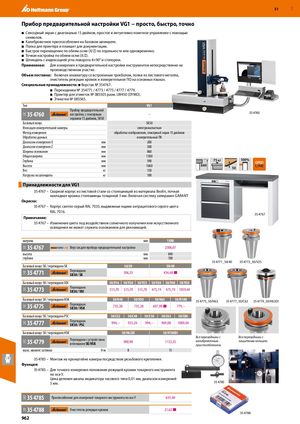

Прибор предварительной настройки VG1 − просто, быстро, точно
- Сенсорный экран с диагональю 15 дюймов, простое и интуитивно понятное управление с помощью символов.
- Калибровочное приспособление на базовом шпинделе.
- Полка для принтера и планшет для документации.
- Быстрое перемещение по обеим осям (X/Z) по отдельности или одновременно.
- Точная настройка по обеим осям (X/Z).
- Шпиндель с индексацией угла поворота 4×90° и стопором.
Применение: Для измерения и предварительной настройки инструментов непосредственно на производственном участке.
Объем поставки: Включая клавиатуру со встроенным трекболом, полки из листового металла, очиститель режущих кромок и измерительное ПО на основных языках. Специальные принадлежности: Верстак № 354767.
- Переходники № 354771 / 4773 / 4775 / 4777 / 4779.
- Принтер для этикеток № 085505 разм. LW450 (DYMO).
- Этикетки № 085565.
Тип VG1 35 4760 Прибор предварительной
настройки, с сенсорным – 35 4760
экраном 15 дюймов, SK50 Базовый конус SK50 Фиксация измерительной камеры электромагнитная Метод измерения обработка изображения, сенсорный экран 15 дюймов
Обработка данных измерительный ПК
| Диапазон измерения X | мм | 200 |
| Диапазон измерения Z | мм | 500 |
| Ширина основания | мм | 860 |
| Общая ширина | мм | 1500 |
| Глубина | мм | 100% 75 кг 590 |
| Высота | мм | 840 1060 |
| 50 | ||
| Вес | кг | 150 |
| Нагрузка на шпиндель | кг | 100 |
Принадлежности для VG1 35 4767 – Сварной корпус из листовой стали со столешницей из материала Beolin, почная накладная кромка столешницы толщиной 3 мм. Включая систему запирания GARANT Окраска:
35 4767 – Корпус светло-серый RAL 7035, выдвижные ящики антрацитового серого цвета RAL 7016. 35 4767
Примечание: 35 4767 – Изменение цвета под воздействием солнечного излучения или искусственного освещения не может служить основанием для рекламаций.
ширина мм 1500
35 4767 Верстак для прибора предварительной настройки 2306,07
| высота | мм | 840 | |||||
| глубина | мм | 700 | |||||
| 35 4771_50/40 | 35 4773_50/V25 | ||||||
| Базовый конус SK / переходник SK | 50/30 | 50/40 | |||||
| 35 4771 | Переходник |
| SK50 / SK | 506,35 | 434,68 ■ | ||||||
| Базовый конус SK / переходник VDI | 50/V16 50/V20 50/V25 50/V30 50/V40 50/V50 | |||||||
| 35 4773 | Переходник | |||||||
| SK50 / VDI | 515,70 | 515,70 | 515,70 | 475,19 | 475,19 1059,44 | |||
| Базовый конус SK / переходник HSK | 50/H40 | 50/H50 | 50/H63 | 50/H100 |
| 35 4775_50/H63 | 35 4777_50/C63 | 35 4779_50/H63DI | ||
| 35 4775 | Переходник |
SK50 / HSK 735,38 735,38 697,98 779,–
| Базовый конус SK / переходник PSC | 50/C32 | 50/C40 | 50/C50 | 50/C63 | 50/C80 | |||||
| 35 4777 | Переходник | |||||||||
| SK50 / PSC | 994,– | 933,24 | 994,– | 969,08 | 1089,04 | |||||
| Базовый конус SK / переходник HSK | 50/H63DI | 50/H100DI | ||||||||
| Все переходники с | Все переходники с |
35 4779 Переходник с устройством калибровочным защитным кольцом.
900,90 1153,35 втягивания SK/HSK приспособлением. макс. момент затяжки Н·м8 15 35 4785 – Монтаж на кронштейне камеры посредством резьбового крепления.
Функция: 35 4785 – Для точного измерения положения режущей кромки токарного инструмента по оси У. Цена деления шкалы индикатора часового типа 0,01 мм, диапазон измерений 5 мм. 35 4785
| 35 4785 | Приспособление для измерений токарного инструмента по оси У | 635,40 | |
| 35 4788 | Очиститель режущих кромок | 21,62 ■ |
