Термоусадочные машины HAIMER по концепции Индустрия 4.0
comfort ohne schwenkfächer

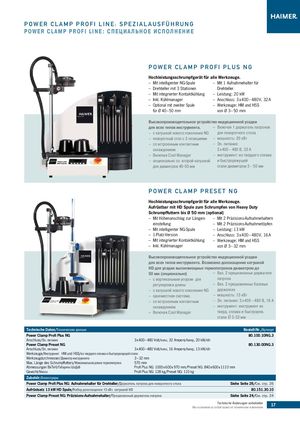

POWER CLAMP PROFI L I N E : SPEZIALAUSFÜHRUNG
POWER CLAMP PROFI L I N E : СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
POWER CLAMP PROFI PLUS N G
Hochleistungsschrumpfgerät für alle Werkzeuge.
| – Mit intelligenter NG-Spule | – Mit 1 Aufnahmehalter für | |
| – Drehteller mit 3 Stationen | Drehteller | |
| – Mit integrierter Kontaktkühlung | – Leistung: 20 kW | |
| – Inkl. Kühlmanager | – Anschluss: 3 x 400 – 480 V, 32 A | |
| – Optional mit zweiter Spule | – Werkzeuge: HM und HSS | |
| für Ø 40 – 50 mm | von Ø 3 – 50 mm | |
| Высокопроизводительное устройство индукционной усадки | ||
| для всех типов инструмента. | – Включая 1 держатель патронов | |
| – с катушкой нового поколения NG | для поворотного стола | |
| – поворотный стол с 3 позициями | – мощность: 20 кВт | |
| – со встроенным контактным | – Эл. питание: | |
| охлаждением | 3 x 400 – 480 В, 32 A | |
| – | Включая Cool Manager | – инструмент: из твердого сплава |
– опционально co второй катушкой и быстрорежущей для диаметров 40-50 мм стали диаметром 3 – 50 мм
POWER CLAMP PRESET N G
Hochleistungsschrumpfgerät für alle Werkzeuge. Aufrüstbar mit HD Spule zum Schrumpfen von Heavy Duty Schrumpffuttern bis Ø 50 mm (optional)
| – Mit Höhenanschlag zur Längen- | – Mit 2 Präzisions-Aufnahmehaltern | |
| einstellung | – Mit 2 Präzisions-Aufnahmetöpfen | |
| – Mit intelligenter NG-Spule | – Leistung: 13 kW | |
| – 1-Platz-Version | – Anschluss: 3 x 400 – 480 V, 16 A | |
| – Mit integrierter Kontaktkühlung | – Werkzeuge: HM und HSS | |
| – Inkl. Kühlmanager | von Ø 3 – 32 mm | |
| Высокопроизводительное устройство индукционной усадки | ||
| для всех типов инструмента. Возможно дооснащение катушкой | ||
| HD для усадки высокомощных термопатронов диаметром до | ||
| 50 мм (опционально) | – Вкл. 2 прецизионных держателя | |
| – с вертикальным упором для | патрона | |
| регулировки длины | – Вкл. 2 прецизионных базовых | |
| – с катушкой нового поколения NG | держателя | |
| – одноместная система | – мощность: 13 кВт | |
| – со встроенным контактным | – Эл. питание: 3 x 400 – 480 В, 16 A | |
| охлаждением | – инструмент: инструмент из | |
| – | Включая Cool Manager | тверд. cплава и быстрореж. |
cтали Ø 3-32 мм
| Technische Daten/Технические данные | Bestell-Nr./Артикул | |
| Power Clamp Profi Plus NG | 80.100.10NG.3 | |
| Anschluss/Эл. питание | 3 x 400 – 480 Volt/вольт, 32 Ampere/Ампер, 20 kW/кВт | |
| Power Clamp Preset NG | 80.130.00NG.3 | |
| Anschluss/Эл. питание | 3 x 400 – 480 Volt/вольт, 16 Ampere/Ампер, 13 kW/кВт | |
| Werkzeuge/Инструмент HM und HSS/из твердого сплава и быстрорежущ | ей стали | |
| Werkzeugdurchmesser/Диаметр инструмента | 3 – 32 mm | |
| Max. Länge des Schrumpffutters/Максимальная длина термопатрона | 570 mm | |
| Abmessungen BxTxH/Габариты ШхДхВ | Profi Plus NG: 1000 x 600 x 970 mm/Preset NG: 840 x 600 x | 1110 mm |
| Gewicht/Масса | Profi Plus NG: 128 kg/Preset NG: 110 kg | |
| Zubehör/Аксессуары | ||
| Power Clamp Profi Plus NG: Aufnahmehalter für Drehteller/Держ | атель патрона для поворотного стола | Siehe Seite 26/Cм. cтр. 26 |
| Aufrüstsatz 13 kW HD Spule/Набор дооснащения 13 кВт. катушко | й HD | 80.151.30.10 |
| Power Clamp Preset NG: Präzisions-Aufnahmehalter/Прецизио | нный держатель патрона | Siehe Seite 24/Cм. cтр. 24 |
